Vor Beginn der Nutzung

---

Einführung

Vielen Dank, dass Sie das HIOKI GENNECT One verwenden.

Was Sie mit GENNECT One tun können

GENNECT One ist eine Anwendungssoftware, die die Verknüpfung einer Vielzahl von HIOKI-Produkten ermöglicht.
Mit GENNECT One können Sie vor allem Folgendes tun:

• Messgeräte über ein LAN-Kabel mit einem PC verbinden
• Erfassen Sie in regelmäßigen Abständen Messwerte von mehreren Messgeräten und zeigen Sie diese in Echtzeit in einem Diagramm an. (*1)
• Messwerte auf dem Bild auslegen und grafisch überprüfen können (*1)
• Bedienung der über LAN angeschlossenen Messgeräte von einem PC aus (*2)
• Automatische Übertragung von Dateien, die auf einem Messgerät mit LAN-Verbindung gespeichert sind, auf einen PC (*3)
• MAX-, MIN- und AVG-Werte auflisten (Anzeige der Zeit der MAX- und MIN-Daten)
• Echtzeitberechnung von Messwerten beliebiger Messgrößen (Berechnung zwischen Kanälen)
• Automatische Ausgabe der Messdaten in einen täglichen/wöchentlichen/monatlichen Bericht oder eine CSV-Datei

*1: Max. Anzahl von Verbindungen: 30 Einheiten, Der vom Gerät angezeigte Messwert (aktueller Standort) wird in einem festen Intervall (mindestens 1 Sekunde) durch den PC-Timer erfasst. *2: Max. Anzahl von Anschlüssen: 30 Einheiten *3: Max. Anzahl der Anschlüsse: 15 Einheiten

Ausführlichere Informationen finden Sie auf den folgenden Seiten.

Herunterladen von GENNECT One

Das neueste Installationsprogramm kann hier heruntergeladen werden.
https://app.hioki.com/appli_pc/index_e.html

Benutzerhandbuch

Das Benutzerhandbuch im PDF-Format können Sie hier herunterladen.
https://app.hioki.com/appli_pc/index_e.html

Systemanforderungen

• Unterstützte Betriebssysteme Windows 10 (32bit / 64bit), Windows 11
• Software-Umgebung Microsoft .NET Framework 4.6.2 oder höher
• CPU Taktfrequenz: 2 GHz oder höher
• RAM 4 GB oder mehr
• Anzeige 1366 × 768 oder bessere Auflösung
• Festplattenlaufwerk 1 GB oder mehr verfügbarer Speicherplatz

---

Hauptbildschirme

Das Hauptfenster von GENNECT One besteht aus den Registerkarten [Daten], [Funktionen], [Konsole] und [Launcher].

Registerkarte [Daten

Anzeigen und Verwalten von Datenlisten.

① Menüleiste

Das Menü der Anwendung wird angezeigt.

② Daten-Schaltfenster

• Ändert den Datentyp, der in der Datenliste angezeigt wird, indem Sie [Daten]/[Bericht] wählen.
• Verwalten Sie die Datengruppe in einer baumartigen Struktur.
• Die in der Datenliste angezeigten Daten werden durch Auswahl der Gruppe gefiltert.

③ Symbolleiste

• Daten nach Text oder Suchbegriff suchen.
• Verfeinern Sie die in der Datenliste angezeigten Daten, indem Sie die Kriterieneinstellungen anwenden.
• Ändern Sie den Status des Häkchens oder den Status der aufgeklappten/zusammengeklappten Datenliste.

④ Datenliste

Zeigt die vom Messgerät oder GENNECT One geladenen Daten in der Liste an. Die Daten werden in der Reihenfolge des Datums aufgelistet.

⑤ Knopfleiste

• Öffnen Sie die ausgewählten Daten.
• Ausgabe der ausgewählten Daten im CSV/Image/PDF-Format.
• Löschen Sie die ausgewählten Daten.
• Wenn Sie bei GENNECT Cloud angemeldet sind, wird die Schaltfläche [Hochladen] angezeigt.
  Sie können gespeicherte Messdaten in GENNECT One hochladen. Hochgeladene Messdaten werden im Fenster des GENNECT Cloud-Laufwerks und in der GENNECT One-Datenliste (Cloud) angezeigt, wodurch eine Datenverbindung mit GENNECT Cloud hergestellt wird. Messdaten, für die eine Datenverknüpfung erstellt wurde, können mit anderen Benutzern desselben Kontos geteilt werden.
  Weitere Informationen finden Sie im Folgenden:

⑥ Informationsfenster

Zeigt die detaillierten Informationen zu den ausgewählten Daten an.
Zeigt das Vorschaubild an, wenn die Daten das Bildformat haben.

⑦ Schaltfläche Anmelden

Melden Sie sich bei GENNECT Cloud an.

 

Registerkarte [Funktionen]

Das Gerät und der Computer sind über LAN miteinander verbunden, um Messungen durchzuführen.

• Protokollierung Die Funktion "Protokollierung" protokolliert die Messwerte mit dem angegebenen Protokollierungsintervall.
• Dashboard Mit der Funktion "Dashboard" können Sie den Status der Messungen in einer leicht verständlichen, visuellen Weise überwachen, indem Sie die Messwerte auf einem vom Benutzer festgelegten Hintergrundbild platzieren.
• Fernüberwachungsmodus Durch die Anbindung an die GENNECT Cloud ist eine Fernüberwachung (Monitoring, Dateitransfer, Fernsteuerung etc.) möglich.

 

[Console] Tab

Configure the measuring instruments connected to the computer via LAN.

Registerkarte [Launcher]

Öffnen Sie die auf Ihrem Computer installierte HIOKI-Anwendungssoftware.

• Impuls-Wickeltester Anwendungsbeispiel Öffnen Sie die auf Ihrem Computer installierte Anwendungssoftware für den ST4030 Impuls-Wickeltester.

* Wenn die in der Registerkarte [Andere App] aufgeführte Anwendungssoftware nicht auf Ihrem Computer installiert ist, wird die folgende Meldung angezeigt. Installieren Sie die Anwendungssoftware, falls erforderlich.

---

Installieren Sie die Anwendung

Installieren Sie GENNECT One anhand der folgenden Schritte.

1. Doppelklicken Sie auf die Datei [setup.exe].

2. Klicken Sie auf die Schaltfläche [Weiter].

3. Klicken Sie auf die Schaltfläche [Weiter], nachdem Sie das Ziel für die Installation ausgewählt haben.

4. Klicken Sie auf die Schaltfläche [Weiter], nachdem Sie die Programmgruppe ausgewählt haben.

5. Klicken Sie auf die Schaltfläche [Weiter], nachdem Sie ausgewählt haben, ob Sie ein Verknüpfungssymbol erstellen möchten.

6. Klicken Sie auf die Schaltfläche [Installieren].

7. Die Installation ist nach kurzer Zeit abgeschlossen.

8. Klicken Sie auf die Schaltfläche [Weiter], um die Installation abzuschließen.

---

Zur Kommunikation mit dem Batterietester（BT3554,BT3554-01,BT3554-50）über ein USB-Kabel

Um mit dem Batterietester über ein USB-Verbindungskabel zu kommunizieren, muss das USB-Treiberpaket auf dem Computer installiert sein.

Installieren Sie das USB-Treiberpaket

1. Legen Sie die mit dem BT3554 Series gelieferte CD-R in den Computer ein.
   USB-Treiber können auch von der folgenden Seite heruntergeladen werden.

2. Öffnen Sie den Ordner [driver].

3. Doppelklicken Sie auf [DPInst32.exe] oder [DPInst64.exe], um die Treiberinstallation durchzuführen.
   Bei der 32bit-Version von Windows klicken Sie auf [DPInst32.exe], um die Installation durchzuführen.
   Für die 64bit-Version von Windows klicken Sie auf [DPInst64.exe], um die Installation durchzuführen.

4. Das Fenster des Installationsassistenten wird angezeigt. Klicken Sie auf [Weiter].

5. Nach einiger Zeit wird die Installation abgeschlossen.

6. Klicken Sie auf [Fertigstellen], um den Installationsassistenten zu schließen.

Verbinden Sie den Batterietester mit dem Computer.

1. Verbinden Sie den Batterietester mit dem Computer über das USB-Verbindungskabel, das mit der BT3554-Serie geliefert wird.

2. Die Bestätigungsmeldung wird angezeigt, wenn der Computer den installierten Treiber findet.
   Diese Meldung wird angezeigt, wenn die erste Verbindung zwischen dem Computer und dem Batterietester hergestellt wird.

3. Wenn [PC] im Batterietestgerät angezeigt wird, ist Ihr Gerät mit dem Computer verbunden.

Deinstallieren Sie das USB-Treiberpaket

*Wie Sie den USB-Treiber des früheren Produkts 3554 deinstallieren können, entnehmen Sie bitte der Bedienungsanleitung.

1. Verbinden Sie den Batterietester über das USB-Verbindungskabel mit dem Computer.

2. Klicken Sie auf die Schaltfläche [Start].

3. Klicken Sie auf [Systemsteuerung].

4. Klicken Sie auf [Hardware und Ton].

5. Klicken Sie auf [Geräte-Manager].



6. Wählen Sie [Battery Tester BT3554], nachdem Sie den [COM und LPT]-Baum erweitert haben. Klicken Sie im Rechtsklickmenü auf [Deinstallieren].



7. Klicken Sie auf [OK], nachdem Sie [Löschen Sie die Treibersoftware für das Gerät] markiert haben.



8. Das USB-Treiberpaket wurde gelöscht.

---

Kommunikation mit Instrumenten über LAN-Kabel

Bevor Sie die Echtzeitmessfunktion starten, müssen Sie Ihren Computer und die Messgeräte mit einem LAN-Kabel verbinden und dann die Netzwerkeinstellungen richtig konfigurieren. In diesem Abschnitt wird beschrieben, wie Sie PQ3100-Produkte in einem lokalen Netzwerk und in einem bestehenden Netzwerk anschließen.
*Zur Konfiguration der Netzwerkeinstellungen von Messgeräten siehe die Bedienungsanleitung des jeweiligen Produkts.
*Um die Netzwerkeinstellungen des Computers zu überprüfen oder zu konfigurieren, lesen Sie den folgenden Abschnitt.

Verbinden Sie Ihren Computer und die Geräte in einem lokalen Netzwerk

Wenn Sie die Geräte in einem lokalen Netzwerk konfigurieren, wird die Verwendung von privaten IP-Adressen empfohlen. Bitte achten Sie darauf, dass sich die Adressen nicht überschneiden.

z.B. So konfigurieren Sie die IP-Adressen im Netz 192.168.1.0/24

Artikel
IP-Adressen	Computer	192.168.1.1
IP-Adressen	Instrument#1	192.168.1.2
IP-Adressen	Instrument#2	192.168.1.3
IP-Adressen	Insturment#3	192.168.1.4
Subnetz-Maske		255.255.255.0
Standard-Gateways	Computer	＿.＿.＿.＿
	Instrumente	0.0.0.0

Verbinden Sie Ihren Computer und die Geräte mit einem bestehenden Netzwerk

Wenn Sie die Geräte in einem bestehenden Netzwerk konfigurieren, müssen Sie mit Ihrem Systemadministrator Rücksprache halten und alle IP-Adressen für die Zielgeräte erhalten. Achten Sie darauf, dass die IP-Adressen innerhalb des Netzwerks Ihres Rechners zugewiesen werden und sich die einzelnen IP-Adressen nicht überschneiden.
Beachten Sie die zugewiesenen Netzwerkeinstellungen in der folgenden Liste.

Artikel
IP-Adressen	Instrument#1	＿.＿.＿.＿
IP-Adressen	Instrument#2	＿.＿.＿.＿
IP-Adressen	Instrument#3	＿.＿.＿.＿
Subnetz-Maske		＿.＿.＿.＿
Standard-Gateways		＿.＿.＿.＿

---

Verbindung zur GENNECT Cloud

---

Übersicht

GENNECT Cloud ist ein dedizierter Cloud-Service, der von HIOKI betrieben wird. Wenn Sie diese Anwendung mit GENNECT Cloud verwenden, können Sie an einen Computer angeschlossene Geräte aus der Ferne überwachen oder bedienen (Fernüberwachungsmodus) und Dateien mit einem anderen Benutzer in Ihrem Konto austauschen. Weitere Informationen finden Sie im Folgenden:

---

*Um GENNECT One mit GENNECT Cloud zu verbinden, benötigen Sie Folgendes:

• Internetanschluss für Ihren PC

• Ein GENNECT Cloud-Konto Wenn Sie noch kein Konto haben, erstellen Sie bitte eines.

• Die Fähigkeit, E-Mails zu empfangen Bitte aktivieren Sie Ihr E-Mail-Programm für den Empfang von Nachrichten von der Domäne @mail.gennect.net (wenn Sie sich außerhalb Chinas befinden) oder @mail.gennect.cn (wenn Sie sich innerhalb Chinas befinden) zu empfangen.

---

Über die Internetverbindung

Für die Nutzung der Funktionen, die GENNECT Cloud verbinden, ist eine Internetverbindung erforderlich.
Bevor Sie diese Funktion nutzen, stellen Sie bitte sicher, dass der PC, auf dem diese Anwendung installiert ist, mit dem Internet verbunden ist.

Netzanforderungen für die für GENNECT One verwendeten Leitungen

Wenn Sie GENNECT Cloud außerhalb von China nutzen

Funktion Name	Netzwerkziel (Domäne)	Anforderungen an das Netzwerk
Prüfen Sie das aktuelle Installationsprogramm oder laden Sie es herunter.	Anwendungsserver (app.hioki.com)	[HTTPS] Die Kommunikation über den ausgehenden Port TCP:443 ist erlaubt (*1) (*2).
Anmeldung, Freigabe von Dateien	GENNECT Cloud (cloud.gennect.net) (app.gennect.net)	[HTTPS] Die Kommunikation über den ausgehenden Port TCP:443 ist erlaubt (*1) (*2).
Fernüberwachungsmodus	AWS IoT-Kern (iot.cloud.gennect.net)	[MQTTS] Die Kommunikation über den ausgehenden TCP:443-Port und die TLS-Verbindung ist zu AWS IoT Core (iot.cloud.gennect.net)(*1) erlaubt. Es wird keine TLS-Entschlüsselung auf der Route durchgeführt (*3).
Fernsteuerung von Geräten (Konsolenfunktion)	(cloud-relay.gennect.net)	[SSH] Die Kommunikation über den ausgehenden TCP:443-Port ist zu cloud-relay.gennect.net (*1) erlaubt.

Wenn Sie GENNECT Cloud in China verwenden

Funktion Name	Netzwerkziel (Domäne)	Anforderungen an das Netzwerk
Prüfen Sie das aktuelle Installationsprogramm oder laden Sie es herunter.	Anwendungsserver (one.gennect.cn)	[HTTPS] Die Kommunikation über den ausgehenden Port TCP:443 ist erlaubt (*1) (*2).
Anmeldung, Freigabe von Dateien	GENNECT Cloud (gennect.cn) (app.gennect.net)	[HTTPS] Die Kommunikation über den ausgehenden Port TCP:443 ist erlaubt (*1) (*2).
Fernüberwachungsmodus	AWS IoT-Kern (iot.cloud.gennect.cn)	[MQTTS] Die Kommunikation über den ausgehenden TCP:443-Port und die TLS-Verbindung ist zu AWS IoT Core (iot.cloud.gennect.cn(*1) erlaubt. Es wird keine TLS-Entschlüsselung auf der Route durchgeführt (*3).
Fernsteuerung von Geräten (Konsolenfunktion)	(cloud-relay.gennect.cn)	[SSH] Die Kommunikation über den ausgehenden TCP:443-Port ist zu cloud-relay.gennect.cn (*1) erlaubt.

(*1) Erlauben Sie den Zugriff auf diese Domäne, wenn es Zugriffsbeschränkungen durch Filtersoftware oder andere Mittel gibt. (*2) Dateidownloads und -uploads auf diese Domäne zulassen, wenn es Einschränkungen für Dateidownloads und -uploads gibt. (*3) Wenn die Erkennung des TLS-Entschlüsselungsverkehrs auf dem Pfad Ihres Netzwerks erfolgt, konfigurieren Sie diese Domäne so, dass die Kommunikation ohne TLS-Entschlüsselung zugelassen wird (die Verwendung von Zulassen-Regeln mit Server Name Indication (SNI) wird empfohlen).

---

Erstellen Sie ein GENNECT Cloud Konto

GENNECT Cloud bietet vier Tarife an: Free, Standard, Pro und Trial. Die Pläne "Free" und "Trial" sind beide kostenlos. Für die Nutzung der Pläne Standard und Pro ist ein Abonnement erforderlich.
(Weitere Informationen zu den verfügbaren Plänen finden Sie unter Überprüfen Ihrer GENNECT Cloud-Lizenz).
Das Verfahren zur Erstellung eines Benutzerkontos unterscheidet sich für den Testplan und die anderen Pläne.

So verwenden Sie den GENNECT Cloud Free-, Standard- oder Pro-Tarif

Rufen Sie die GENNECT Cloud Website auf, um ein Konto zu erstellen.
Wenn Sie die GENNECT-Cloud-Integrationsfunktion außerhalb Chinas nutzen, rufen Sie bitte https://cloud.gennect.net/app/ , wenn Sie sie in China nutzen, rufen Sie bitte https://gennect.cn/app/ auf.

So nutzen Sie den GENNECT Cloud Trial Plan

Diese Anwendung wird verwendet, um Benutzer für GENNECT Cloud Trial-Plan-Konten zu erstellen.

1. Klicken Sie auf die Schaltfläche [Log In] oben rechts im Anwendungsfenster.
2. Das Fenster [Log in to GENNECT Cloud] wird angezeigt. Klicken Sie auf [Einen Testbenutzer erstellen].

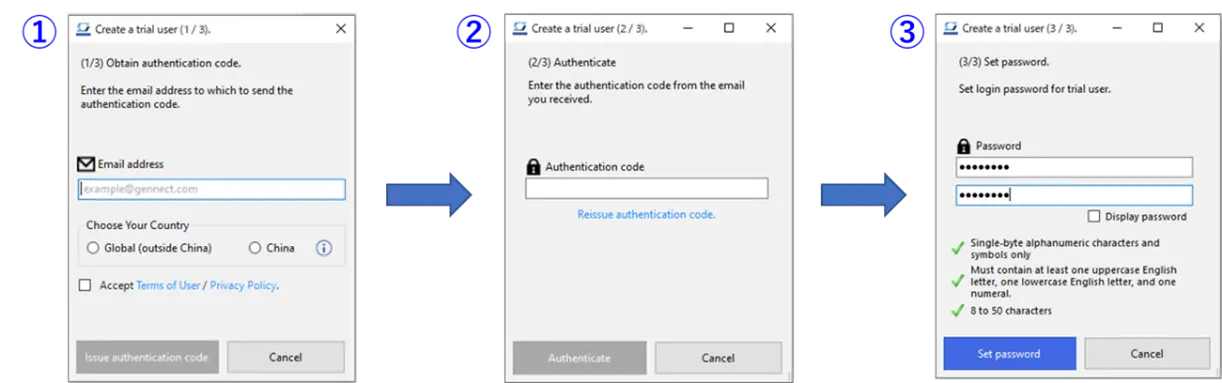

3. Das Fenster [Probebenutzer erstellen] wird angezeigt.

• ① Geben Sie eine E-Mail-Adresse ein und wählen Sie Ihr Land (*1).
  Überprüfen Sie die Nutzungsbedingungen und die Datenschutzrichtlinie und aktivieren Sie das Kontrollkästchen [Nutzungsbedingungen / Datenschutzrichtlinie akzeptieren]. Klicken Sie auf [Authentifizierungscode ausgeben]. Ein 6-stelliger Authentifizierungscode wird an die von Ihnen angegebene E-Mail-Adresse gesendet.
  (*1) Wählen Sie [Global], wenn Sie die GENNECT Cloud Integrationsfunktion außerhalb Chinas verwenden, oder [China], wenn Sie sie innerhalb Chinas verwenden.
• ② Geben Sie den Authentifizierungscode ein und klicken Sie auf [Authentifizieren].
  Klicken Sie auf [Authentifizierungscode neu ausgeben], um einen weiteren Authentifizierungscode an die eingegebene E-Mail-Adresse zu senden.
• ③ Legen Sie ein Passwort fest.
  Geben Sie ein Passwort ein, das mindestens 8 Zeichen lang ist. Kennwörter können Ein-Byte-Ziffern, englische Großbuchstaben und englische Kleinbuchstaben enthalten. Geben Sie dasselbe Kennwort erneut in das Feld [Erneut eingeben] ein und klicken Sie auf [Kennwort festlegen].

Sobald der Benutzer erstellt wurde, wird die Meldung [Der Testbenutzer wurde erstellt.] angezeigt.
Um sich mit dem neu erstellten Testbenutzer bei GENNECT Cloud anzumelden, klicken Sie auf [OK].

---

Anmeldung in der GENNECT Cloud

* Wenn Sie noch kein GENNECT Cloud-Konto haben, erstellen Sie bitte zuerst eines.

1. Starten Sie GENNECT One.
2. Klicken Sie auf die Schaltfläche [Log In] oben rechts im Anwendungsfenster. Das Fenster [Log in to GENNECT Cloud] wird geöffnet.

Wenn Sie einen GENNECT Cloud Free-, Standard- oder Pro-Tarif verwenden

Geben Sie Ihre [Konto-ID], [Benutzer-ID] und [Passwort] ein und klicken Sie auf die Schaltfläche [Anmelden].
Wenn die Anmeldung erfolgreich ist, wird die Meldung [Sie haben sich angemeldet] angezeigt.

Wenn Sie den GENNECT Cloud Trial-Tarif verwenden

1. Klicken Sie auf [Als Testbenutzer anmelden] im Fenster [Bei GENNECT Cloud anmelden].
2. Das Fenster [Als Testbenutzer anmelden] wird angezeigt. Geben Sie den [E-Mail-Adresse] und [Passwort] ein, die Sie zum Erstellen des Testbenutzers verwendet haben, und klicken Sie dann auf die Schaltfläche [Anmelden].
   Wenn die Anmeldung erfolgreich ist, wird die Meldung [Sie haben sich angemeldet] angezeigt.

Wenn Sie die Zwei-Faktor-Authentifizierung aktiviert haben

Wenn Sie die Zwei-Faktor-Authentifizierung aktiviert haben, wird ein Fenster angezeigt, in dem Sie zur Eingabe eines Authentifizierungscodes aufgefordert werden.

• Wenn Sie die Zwei-Faktor-Authentifizierung per E-Mail aktiviert haben:
  Geben Sie den Authentifizierungscode ein, der an die von Ihnen registrierte E-Mail-Adresse gesendet wurde, und klicken Sie auf [Authentifizierung].
• Wenn Sie die Zwei-Faktor-Authentifizierung über eine App aktiviert haben:
  Geben Sie den Authentifizierungscode ein, der von der von Ihnen verwendeten Zwei-Faktor-Authentifizierungsanwendung (Authy usw.) angezeigt wird, und klicken Sie auf [Authentifizierung].

* Weitere Informationen zum Aktivieren der Zwei-Faktor-Authentifizierung finden Sie in der GENNECT Cloud Online-Hilfe (Anwendung) Aktivieren der Zwei-Faktor-Authentifizierung für einen Benutzer.

---

Speichern/Löschen von Anmeldeinformationen

Sie können die für die Anmeldung bei GENNECT Cloud erforderlichen Informationen (Konto-ID und Benutzer-ID) in der Anwendung speichern.
Wenn Sie Ihre Anmeldeinformationen speichern, müssen Sie bei der nächsten Anmeldung nicht mehr Ihre Konto-ID und Benutzer-ID eingeben.

Speichern von Anmeldeinformationen

1. Melden Sie sich an, indem Sie das Kontrollkästchen [Anmeldeinformationen speichern] im Fenster [Anmeldung bei GENNECT Cloud] aktivieren.
   Sobald Sie sich erfolgreich angemeldet haben, werden Ihre Benutzerinformationen (Konto-ID, Benutzer-ID, Benutzersymbol und Benutzername) in der Anwendung gespeichert.

Gespeicherte Anmeldeinformationen verwenden

1. Klicken Sie im Fenster [Log in to GENNECT Cloud] auf [Saved login information].
2. Es wird eine Liste der gespeicherten Anmeldeinformationen angezeigt. Wählen Sie die gewünschten Anmeldeinformationen aus und klicken Sie auf [Auswählen].

Löschen von gespeicherten Anmeldeinformationen

1. Klicken Sie im Fenster [Log in to GENNECT Cloud] auf [Saved login information].
2. Es wird eine Liste der gespeicherten Anmeldeinformationen angezeigt. Wählen Sie die Anmeldeinformationen, die Sie löschen möchten, und klicken Sie auf [×].

---

Ein neues Passwort erhalten

An die bei GENNECT Cloud registrierte E-Mail-Adresse wird eine E-Mail mit einem Link zum Abrufen eines neuen Passworts gesendet. Sie können ein neues Passwort festlegen, indem Sie der URL für die Anforderung eines neuen Passworts folgen.
* Um ein neues Passwort für einen Benutzer zu erhalten, der keine E-Mail-Adresse registriert hat, wenden Sie sich bitte an Ihren Kontoverwalter.

1. Klicken Sie auf [Wenn Sie Ihr Passwort vergessen haben] im Fenster [Bei GENNECT Cloud anmelden] oder [Als Testbenutzer anmelden].
2. Wenn sich das Fenster [Neues Passwort anfordern] öffnet, geben Sie die registrierte E-Mail-Adresse ein und klicken Sie auf [Nachricht senden].
3. Die Nachricht wird an die von Ihnen angegebene E-Mail-Adresse gesendet. Befolgen Sie die Anweisungen auf der Webseite, die über die URL in der E-Mail aufgerufen wird, um ein neues Passwort festzulegen.

---

Gemeinsame Nutzung und Verwaltung von Daten mit GENNECT Cloud

---

Gemeinsame Nutzung und Verwaltung von Daten mit GENNECT Cloud

Übersicht

Wenn Sie sich bei GENNECT Cloud (*1) anmelden, können Sie GENNECT One und GENNET Cloud miteinander verbinden, um Messdaten für mehrere Benutzer freizugeben und zu verwalten.
Die Anwendung kann mit GENNECT Cloud verwendet werden, um die folgenden Funktionen zur gemeinsamen Nutzung und Verwaltung von Daten bereitzustellen:

*1: Weitere Informationen darüber, wie man sich von GENNECT One aus bei GENNECT Cloud anmeldet, finden Sie im Folgenden:

(*2) Das automatische Hochladen von Protokollierungsdaten wird gestoppt, wenn die Obergrenze des Cloud-Speicherplatzes erreicht ist. Es wird empfohlen, diese Funktion mit einem GENNECT Cloud Standard- oder einem besseren Tarif zu verwenden. Weitere Informationen zum GENNECT Cloud-Speicherplatz für die einzelnen Tarife finden Sie im Folgenden:__

Weitere Informationen zur Aktivierung des automatischen Hochladens von Protokolldaten finden Sie im Folgenden:__

Beschränkungen

Einschränkungen durch GENNECT Cloud Plan

Artikel	GENNECT Cloud Plan: Einschränkung	Bemerkungen
Anzahl der Nutzer	Probelauf: 1 Kostenlos: 3 Standard: 10 Pro: 100	Einzelheiten finden Sie in der Online-Hilfe von GENNECT Cloud.
Stauraum	Testversion: 512MB Frei: 5GB Standard: 50GB Pro: 500GB	Einzelheiten finden Sie in der Online-Hilfe von GENNECT Cloud.
Anzahl der Messgruppen	Testversion: 1 Kostenlos: 1 Standard: 10 Pro: 100	Einzelheiten finden Sie in der Online-Hilfe von GENNECT Cloud.
Anzahl der Dateifreigaben (Batterieschwellenwert, Batterieprofilinformationen)	Standard: 30 Pro: 100	Diese Funktion ist nur bei GENNECT Cloud Standard- oder Pro-Tarifen verfügbar. Weitere Informationen zu dieser Funktion finden Sie unter: Freigeben und Verwalten von Schwellenwert- und Profilinformationen des Batterietesters in der Cloud (GENNECT Cloud Standard/Pro-Tarife)

---

Fensteranordnung (insgesamt)

Nach der Anmeldung bei GENNECT Cloud werden auf der Registerkarte [Daten] die folgenden Informationen angezeigt. In diesem Abschnitt werden die Namen und Funktionen der einzelnen Teile des Datenlistenfensters beschrieben.

① Ordnerauswahlbereich

Wählt die Ordnerebene für die in der GENNECT Cloud gespeicherten Messdaten aus. Wählen Sie eine Ordnerebene, um den im Anzeigebereich der Datenliste angezeigten Inhalt zu ändern.

② Anzeigebereich der Datenliste

Zeigt eine Liste der mit GENNECT Cloud verknüpften Messdaten an.
Die Datenliste enthält die folgenden Informationen: Status, der den Upload-Status angibt, Datentyp, Dateigröße und Gerätemodell.
Sie können auch den Datentitel, den Kommentar und die Tags bearbeiten.

③ Bereich Listensteuerung

Ermöglicht die Durchführung von Vorgängen wie das Aktualisieren der Datenliste, das Ändern der Messgruppe und das Bearbeiten von Ordnern.

④ Informationsanzeigebereich

Zeigt detaillierte Informationen über die in der Datenliste ausgewählten Messdaten zusammen mit Miniaturansichten der Bilddateien an.

⑤ Bereich der Funktionstasten

Bietet Operationen zur Verknüpfung von GENNECT Cloud mit Daten, einschließlich Hochladen, Herunterladen und Löschen von Messdateien.

---

Fensterlayout und Funktionalität (① Ordnerauswahlbereich)

Wenn Sie sich bei GENNECT Cloud anmelden, können Sie die Anzeige zwischen zwei Arten von Datenlisten umschalten.

① Ordnerauswahlbereich (lokal) Wählen Sie einen Ordner, um eine Liste der auf dem lokalen PC gespeicherten Messdaten im Anzeigebereich der Datenliste anzuzeigen.
Während Sie eingeloggt sind, können Sie Messdateien, die nur auf dem lokalen PC existieren, in die GENNECT Cloud hochladen.

② "Erweitern"-Tasten 1：Erweitert den Ordnerauswahlbereich (lokal).
2： Erweitert den Ordnerauswahlbereich (Wolke).

③ Ordnerauswahlbereich (Wolke) Wenn ein Ordner ausgewählt wird, wird eine Liste der mit GENNECT Cloud verknüpften Messdaten im Anzeigebereich der Datenliste angezeigt.

Umschalten zwischen Cloud- und lokalen Datenlisten

Datenliste (lokal)

Wählen Sie den Ordnerbaum mit der Bezeichnung [Lokal], um eine Liste der auf dem lokalen PC gespeicherten Messdaten anzuzeigen.
Wenn Sie bei GENNECT Cloud angemeldet sind, können Sie auf die Schaltfläche [Hochladen] klicken, um die nur auf dem lokalen PC gespeicherten Messdaten hochzuladen.
Hochgeladene Messdaten können über das GENNECT Cloud-Laufwerksfenster oder die GENNECT One Datenliste (Cloud) verwaltet werden.

Datalist (Wolke)

Wählen Sie den Ordnerbaum mit der Bezeichnung [Cloud], um eine Liste der mit GENNECT Cloud verknüpften Messdaten anzuzeigen.
In dieser Datenliste können Sie Messdaten anzeigen und verwalten, die mit anderen Benutzern desselben Kontos geteilt wurden.

---

Fensteraufbau und Funktionalität (②Datenliste)

Die Datenliste (Cloud) besteht aus einer Liste von Messdaten, die mit GENNECT Cloud verknüpft sind.

• Checkbox Dient zur Auswahl von Messdaten bei der Durchführung von Vorgängen wie dem Hochladen, Herunterladen, Ausgeben oder Löschen von Daten.
• Status Zeigt ein Statussymbol an, das den Status der Verbindung zwischen den Messdaten und GENNECT Cloud anzeigt. Die folgenden Status werden angezeigt:

	Status	Beschreibung
	[Vollständige Synchronisierung]	Die Dateien sind sowohl in der Cloud als auch im lokalen Speicher vorhanden, und der Inhalt der Messdaten ist identisch.
	[Partielle Synchronisation]	Dateien sind sowohl in der Cloud als auch im lokalen Speicher vorhanden, und der Inhalt der Messdaten unterscheidet sich. Der Status kann auf [Vollständige Synchronisierung] geändert werden, indem entweder Änderungen in der Cloud in die [Datenliste (Cloud)] heruntergeladen oder Änderungen in der [Datenliste (Cloud)] in die Cloud hochgeladen werden.
	[Nicht heruntergeladen]	Dateien existieren nur im Cloud-Speicher. Die in der Cloud gespeicherten Dateien können von GENNECT One heruntergeladen werden.
	[Nicht hochgeladen]	Dateien sind nur im lokalen Speicher vorhanden. Dateien eines anderen Benutzers mit demselben Konto können durch Hochladen von Dateien aus der GENNECT Cloud heruntergeladen werden.
	[Nicht hochgeladen (anderes Terminal)]	Dateien existieren nur im lokalen Speicher eines anderen Terminals. Diese Anzeige wird nur generiert, wenn eine entfernte GENNECT One Sitzung (Fernüberwachungsmodus) in Betrieb ist, während es so konfiguriert ist, dass nur Dateiattribute mit der Cloud geteilt werden. Um diese Datei herunterzuladen, müssen Sie die Datei zuerst von der GENNECT Cloud Webanwendung hochladen. Dann kann die Datei von GENNECT One heruntergeladen werden.

• Datentyp Zeigt die Art der Messdaten an.
• Erstellungszeit und -datum Zeigt die Uhrzeit und das Datum an, an dem die Messdaten erstellt wurden, unter Verwendung der Zeitzone des lokalen PCs.
• Titel Zeigt den Titel der Messdaten an und ermöglicht dessen Bearbeitung.
  Sie können den Kommentar durch einen Doppelklick auf die Zelle bearbeiten.
• Kommentar Zeigt Kommentare zu den Messdaten an und ermöglicht deren Bearbeitung.
  Sie können den Kommentar durch einen Doppelklick auf die Zelle bearbeiten.
• Tag Zeigt die Tags für die Messdaten an und ermöglicht deren Bearbeitung.
  Sie können die Tags bearbeiten oder auswählen, indem Sie auf die Zelle doppelklicken.
• Größe Zeigt die Dateigröße der Messdaten an.
• Modell Zeigt das Modell des Geräts an, das mit den Messdaten verbunden ist.

---

Fensterlayout und Funktionalität (③ Bereich Listensteuerung)

Ermöglicht die Durchführung von Vorgängen wie das Aktualisieren der Datenliste, das Ändern der Messgruppe und das Bearbeiten von Ordnern.

名称	機能
Schaltfläche [Aktualisieren	Ruft Informationen aus der GENNECT Cloud ab und aktualisiert die Datenliste.
Schaltfläche [Benutzerdatei hochladen].	Lädt eine benutzerdefinierte Datei, bei der es sich nicht um Messdaten handelt, in die GENNECT Cloud hoch.
Schaltfläche [GENNECT Cloud].	Öffnet die GENNECT Cloud Webanwendung in einem Webbrowser. Details zur GENNECT Cloud Webanwendung entnehmen Sie bitte der GENNECT Cloud Online-Hilfe.
Dropdown-Menü zur Auswahl von [Messgruppe]	Wählt die Messgruppe aus, die in der Datenliste angezeigt werden soll. Standardmäßig ist die Messgruppe [Standard] ausgewählt. Details zu Messgruppen finden Sie in der Online-Hilfe von GENNECT Cloud.
Schaltfläche [Alle auswählen].	Wählt alle Messdaten aus, die in der Datenliste angezeigt werden.
Schaltfläche [Alle löschen].	Deselektiert alle Messdaten, die in der Datenliste angezeigt werden.
Schaltfläche [Nur ausgewählte anzeigen].	Ein: Zeigt nur Messdaten in der Datenliste an, die ausgewählt wurden. Aus: Zeigt alle Messdaten in der Datenliste an, unabhängig davon, ob sie ausgewählt wurden.
Feld [Suche]	Geben Sie einen Text ein, der als Schlüsselwörter zur Verfeinerung der in der Datenliste angezeigten Messdaten verwendet werden soll. Wenn Sie mehrere Suchbegriffe verwenden, trennen Sie diese mit Ein-Byte-Leerzeichen. (ODER-Bedingung)
Schaltfläche [Suchen]	Zeigt nur Messdaten in der Datenliste an, die teilweise mit dem in das Feld [Suchen] eingegebenen Text übereinstimmen.
Schaltfläche [Filter]	Ein: Diese Schaltfläche wird aktiviert, wenn Sie auf die Schaltfläche [Suchen] klicken oder einen eingeschränkten Bereich von Messdaten anzeigen, indem Sie das Dropdown-Menü [Datum], [Datentyp], [Gerätemodell] ändern. Aus: Zeigt Messdaten an, nachdem alle Bedingungen, die zum Eingrenzen des angezeigten Datenbereichs wie oben beschrieben verwendet wurden, aufgehoben wurden.
Dropdown-Menü zur Auswahl von [Datum]	Alle Daten: Zeigt Messdaten an, ohne sie nach Datum einzugrenzen. 1 Tag: Zeigt Messdaten an, nachdem der Bereich auf Daten eingegrenzt wurde, deren Aktualisierungszeit und -datum in den letzten Tag fallen. 1 Woche: Zeigt Messdaten an, nachdem der Bereich auf Daten eingegrenzt wurde, deren Aktualisierungszeit und -datum in die letzte Woche fallen. 1 Monat: Zeigt Messdaten an, nachdem der Bereich auf Daten eingegrenzt wurde, deren Aktualisierungszeit und -datum in den letzten Monat fallen. Bestimmtes Datum: Zeigt Messdaten an, nachdem der Bereich auf Daten aus dem angegebenen Intervall eingegrenzt wurde. Standardmäßig ist [Alle Daten] ausgewählt.
Dropdown-Menü [Datentyp] Auswahl	Zeigt die Messdaten an, nachdem der Bereich anhand des [Datentyps] eingegrenzt wurde. Standardmäßig ist [Alle] ausgewählt.
Dropdown-Menü [Instrumentenmodell] Auswahl	Zeigt die Messdaten an, nachdem der Bereich auf der Grundlage des [Gerätemodells] eingegrenzt wurde. Standardmäßig ist [Alle] ausgewählt.

---

Fensteranordnung und Funktionalität (④ Informationsanzeigebereich)

Zeigt detaillierte Informationen zu den in der Datenliste ausgewählten Messdaten an. Wenn es sich bei den ausgewählten Messdaten um eine Bilddatei handelt, wird ein Miniaturbild angezeigt.

---

Fensterlayout und Funktionalität (⑤Funktionstastenbereich）

Bietet Operationen zur Verknüpfung von GENNECT Cloud mit Daten, einschließlich Hochladen, Herunterladen und Löschen von Messdateien.
Weitere Informationen über Verfahren zur gemeinsamen Nutzung und Verwaltung von GENNECT One-Messdaten nach der Verknüpfung mit GENNECT Cloud finden Sie im Folgenden:

---

---

• Schaltfläche [Öffnen] Öffnet die in der Datenliste ausgewählten Messdaten in GENNECT One.
  Wenn die Messdatei nicht auf dem lokalen PC vorhanden ist, wird sie von der GENNECT Cloud heruntergeladen.
• [Ausgabe]-Taste Gibt die in der Datenliste ausgewählten Messdaten in eine externe Datei aus.
  Wenn die Messdatei nicht auf dem lokalen PC vorhanden ist, wird sie von der GENNECT Cloud heruntergeladen und dann ausgegeben.
• Schaltfläche [Hochladen] Lädt die in der Datenliste ausgewählten Messdaten in die GENNECT Cloud hoch.
• Schaltfläche [Download] Lädt die in der Datenliste ausgewählten Messdaten aus der GENNECT Cloud auf GENNECT One herunter.
• [Löschen]-Taste Löscht die in der Datenliste angezeigten Messdaten, nachdem der Benutzer aufgefordert wurde, die Art des Löschens auszuwählen.
  • Nur lokale Dateien löschen Löscht nur die auf dem lokalen PC gespeicherten Messdaten. Diese Methode kann verwendet werden, um lokalen Speicherplatz zu sparen, da gelöschte Messdaten durch erneutes Herunterladen wieder abgerufen werden können.
  • Löschen Sie sowohl lokale als auch Cloud-Dateien Löscht sowohl die auf dem lokalen PC gespeicherten Messdaten als auch die in der GENNECT Cloud gespeicherten Messdaten vollständig.

---

Hochladen von Messdaten aus der Datenliste (lokal) in die Cloud

In diesem Abschnitt wird beschrieben, wie Sie Messdaten, die in der GENNECT One Datenliste (lokal) gespeichert sind, in die GENNECT Cloud hochladen.
Hochgeladene Messdaten werden im Fenster des GENNECT Cloud-Laufwerks und in der GENNECT One-Datenliste (Cloud) angezeigt, wodurch eine Datenverbindung mit GENNECT Cloud hergestellt wird.
Messdaten, für die eine Datenverknüpfung erstellt wurde, können mit anderen Benutzern desselben Kontos geteilt werden.

---

1. Melden Sie sich bei GENNECT Cloud an.
2. Öffnen Sie die Datenliste (lokal).
3. Wählen Sie die Messdaten in der Datenliste (lokal) und klicken Sie auf die Schaltfläche [Hochladen].

4. Es wird ein Fenster angezeigt, in dem Sie aufgefordert werden, die Messgruppe und den Ordner, in den die Daten hochgeladen werden sollen, zu bestätigen. (*1) Überprüfen Sie das Hochladeziel in GENNECT Cloud und klicken Sie auf die Schaltfläche [OK].

5. Warten Sie, bis der Upload abgeschlossen ist.

6. Messdaten, die in die GENNECT Cloud hochgeladen werden, werden im Folgenden angezeigt und können mit anderen Benutzern desselben Kontos geteilt werden:
   ・GENNECT Ein Datenliste (Wolke) Fenster ・GENNECT Cloud-Laufwerk Fenster

*1: Weitere Informationen zum Ändern der Zielmessgruppe und des Zielordners beim Hochladen von Messdaten aus der Datenliste (lokal) finden Sie im Folgenden:

---

Verwaltung von Messdaten in der Datenliste (Cloud)

In diesem Abschnitt wird beschrieben, wie Sie Messdaten, die innerhalb eines Kontos in der GENNECT One Datenliste (Cloud) freigegeben wurden, anzeigen und verwalten (ausgeben, hochladen, herunterladen und löschen).

Öffnen der Messdaten in GENNECT One

Dieser Abschnitt beschreibt die Vorgehensweise zum Öffnen von Messdaten, die innerhalb eines Kontos in der GENNECT One-Datenliste (Cloud) in GENNECT One freigegeben wurden.

1. Wählen Sie Messdaten in der Datenliste (Wolke) und klicken Sie auf die Schaltfläche [Öffnen].



2. Es öffnet sich ein Betrachter, der für den von Ihnen ausgewählten Messdatentyp geeignet ist, und Sie können die Messdaten anzeigen.
   Wenn die Messdatei nicht auf dem lokalen PC vorhanden ist, wird sie von der GENNECT Cloud heruntergeladen. (*1)(*2)

	Status	Beschreibung
	[Vollständige Synchronisierung]	Die im lokalen Speicher gespeicherten Messdaten werden in GENNECT One geöffnet.
	[Partielle Synchronisation]	Es wird ein Dialogfeld angezeigt, in dem Sie bestätigen müssen, ob Sie die Messdaten aus der GENNECT Cloud auf Ihren lokalen Speicher herunterladen möchten. (*2) Wenn Sie die Daten nicht herunterladen: Die im lokalen Speicher gespeicherten Messdaten werden in GENNECT One geöffnet. Wenn Sie die Daten herunterladen: Die aus der GENNECT Cloud auf Ihren lokalen Speicher heruntergeladenen Messdaten werden in GENNECT One geöffnet.
	[Nicht heruntergeladen]	Die von der GENNECT Cloud auf Ihren lokalen Speicher heruntergeladenen Messdaten werden in GENNECT One geöffnet.
	[Nicht hochgeladen]	Die im lokalen Speicher gespeicherten Messdaten werden in GENNECT One geöffnet.
	[Nicht hochgeladen (anderes Terminal)]	Die Messdaten können nicht von GENNECT One geöffnet werden. (*1)

Hinweis *1: Wenn die Messdatei nicht im Speicher von GENNECT Cloud vorhanden ist (wenn der Status entweder [Nicht hochgeladen] oder [Nicht hochgeladen (anderes Terminal)] lautet), ist es nicht möglich, die Messdatei herunterzuladen. Sie können die Datei herunterladen, indem Sie sie entweder über die GENNECT Cloud Webanwendung oder über ein mit GENNECT Cloud verbundenes Terminal hochladen. *2: Wenn Sie Messdaten ausgewählt haben, für die Messdateien mit unterschiedlichem Inhalt im GENNECT-Cloud-Speicher und auf dem lokalen PC vorhanden sind (wenn der Status [Teilweise Synchronisierung] ist), wird eine Meldung angezeigt, in der Sie gefragt werden, ob Sie die lokale PC-Datei aktualisieren möchten. Weitere Informationen zu den Einstellungen zum Ändern dieses Vorgangs finden Sie im Folgenden:

---

Messdaten als Datei ausgeben

Dieser Abschnitt beschreibt die Vorgehensweise zur Ausgabe von Messdaten, die innerhalb eines Kontos in der GENNECT One Datenliste (Cloud) freigegeben wurden, als Datei.

1. Wählen Sie Messdaten in der Datenliste (Wolke) und klicken Sie auf die Schaltfläche [Öffnen].

2. Wählen Sie das Ausgabeformat und klicken Sie auf die Schaltfläche [OK]. (*1)



3. Geben Sie das Speicherziel an und klicken Sie auf die Schaltfläche [OK].
   Wenn die Messdatei nicht auf dem lokalen PC vorhanden ist, wird sie von der GENNECT Cloud heruntergeladen. (*2)(*3)

4. Die Messdatei wird an dem angegebenen Speicherort gespeichert.

	Status	Beschreibung
	[Vollständige Synchronisierung]	Die im lokalen Speicher abgelegten Messdaten werden vom GENNECT One ausgegeben.
	[Partielle Synchronisation]	Es wird ein Dialogfeld angezeigt, in dem Sie bestätigen müssen, ob Sie die Messdaten aus der GENNECT Cloud auf Ihren lokalen Speicher herunterladen möchten. (*3) Wenn Sie die Daten nicht herunterladen: Die im lokalen Speicher gespeicherten Messdaten werden von GENNECT One ausgegeben. Wenn Sie die Daten herunterladen: Die von GENNECT Cloud auf Ihren lokalen Speicher heruntergeladenen Messdaten werden von GENNECT One ausgegeben.
	[Nicht heruntergeladen]	Die Messdaten, die von der GENNECT Cloud auf Ihren lokalen Speicher heruntergeladen werden, werden von GENNECT One ausgegeben.
	[Nicht hochgeladen]	Die im lokalen Speicher abgelegten Messdaten werden vom GENNECT One ausgegeben.
	[Nicht hochgeladen (anderes Terminal)]	Die Messdaten können nicht vom GENNECT One ausgegeben werden. (*2)

Hinweis *1: Die Formate CSV und Bild können für einige Datentypen nicht ausgewählt werden. Weitere Informationen zu den Datentypen, für die die Ausgabe im CSV-Format unterstützt wird, finden Sie im Folgenden: *2: Wenn die Messdatei nicht im Speicher der GENNECT Cloud vorhanden ist (wenn der Status entweder [Nicht hochgeladen] oder [Nicht hochgeladen (anderes Terminal)] lautet), ist es nicht möglich, die Messdatei herunterzuladen. *3: Wenn Sie Messdaten ausgewählt haben, für die Messdateien mit unterschiedlichem Inhalt im GENNECT Cloud-Speicher und auf dem lokalen PC vorhanden sind (wenn der Status [Teilweise Synchronisierung] ist), wird eine Meldung angezeigt, in der bestätigt wird, ob Sie die Datei auf dem lokalen PC aktualisieren möchten. Weitere Informationen zu den Einstellungen zum Ändern dieses Vorgangs finden Sie im Folgenden:

---

Hochladen von Messdaten in die GENNECT Cloud

In diesem Abschnitt wird das Verfahren zum Hochladen von Messdaten in die GENNECT One-Datenliste (Cloud) beschrieben, deren Status entweder [Nicht hochgeladen] oder [Teilweise Synchronisierung] ist.

1. Wählen Sie die Messdaten, deren Status entweder [Nicht hochgeladen] oder [Teilweise Synchronisierung] ist, in der Datenliste (Cloud) aus und klicken Sie auf die Schaltfläche [Hochladen].

2. Warten Sie, bis der Upload abgeschlossen ist. (*1)(*2) Wenn das Hochladen abgeschlossen ist, ändert sich der Status der Messdaten zu [Vollständige Synchronisierung].

	Status	Beschreibung
	[Vollständige Synchronisierung]	Die Messdaten sind auf dem neuesten Stand. Die Messdaten werden nicht hochgeladen. (*1)
	[Partielle Synchronisation]	Es wird ein Dialogfeld angezeigt, in dem Sie bestätigen, ob Sie Messdaten von Ihrem lokalen Speicher in die GENNECT Cloud hochladen möchten. (*3) Wenn Sie die Daten nicht hochladen: Die Messdaten werden nicht in die GENNECT Cloud hochgeladen. Wenn Sie die Daten hochladen: Die Messdaten werden in die GENNECT Cloud hochgeladen.
	[Nicht heruntergeladen]	Die Messdaten sind nicht in Ihrem lokalen Speicher vorhanden. Die Messdaten werden nicht hochgeladen. (*2)
	[Nicht hochgeladen]	Die Messdaten werden in die GENNECT Cloud hochgeladen.
	[Nicht hochgeladen (anderes Terminal)]	Die Messdaten sind nicht in Ihrem lokalen Speicher vorhanden. Die Messdaten werden nicht hochgeladen. (*2)

Hinweis __1: Messdaten, deren Inhalt mit Datendateien in der GENNECT Cloud (mit dem Status [Vollständige Synchronisation]) identisch sind, werden nicht hochgeladen. __2: Wenn die Messdatei nicht im lokalen Speicher vorhanden ist (wenn der Status entweder [Nicht hochgeladen] oder [Nicht hochgeladen (anderes Terminal)] lautet), werden die Messdaten nicht hochgeladen. *3: Wenn die Messdaten aus Messdateien mit unterschiedlichem Inhalt im GENNECT Cloud-Speicher und auf dem lokalen PC bestehen (wenn der Status [Teilweise Synchronisierung] ist), wird eine Meldung angezeigt, die bestätigt, ob Sie die GENNECT Cloud-Datei aktualisieren möchten. Weitere Informationen zu den Einstellungen zum Ändern dieses Vorgangs finden Sie im Folgenden:

---

Herunterladen von Messdaten aus der GENNECT Cloud

In diesem Abschnitt wird das Verfahren zum Herunterladen von Messdaten in der GENNECT One-Datenliste (Cloud) beschrieben, deren Status entweder [Teilweise Synchronisierung] oder [Nicht heruntergeladen] von der GENNECT Cloud auf die GENNECT One ist.

1. Wählen Sie die Messdaten, deren Status entweder [Teilweise Synchronisierung] oder [Nicht heruntergeladen] ist, in der Datenliste (Wolke) aus und klicken Sie auf die Schaltfläche [Herunterladen].



2. Warten Sie, bis der Download abgeschlossen ist. (*1)(*2) Wenn der Download abgeschlossen ist, wechselt der Status der Messdaten zu [Vollständige Synchronisierung].

	Status	Beschreibung
	[Vollständige Synchronisierung]	Die Messdaten sind auf dem neuesten Stand. Die Messdaten werden nicht heruntergeladen. (*1)
	[Partielle Synchronisation]	Es wird ein Dialogfeld angezeigt, in dem Sie bestätigen müssen, ob Sie die Messdaten aus der GENNECT Cloud auf Ihren lokalen Speicher herunterladen möchten. (*3) Wenn Sie die Daten nicht herunterladen: Die Messdaten werden nicht heruntergeladen. Wenn Sie die Daten herunterladen: Die Messdaten werden von der GENNECT Cloud in den lokalen Speicher heruntergeladen.
	[Nicht heruntergeladen]	Die Messdaten werden von der GENNECT Cloud auf den lokalen Speicher heruntergeladen.
	[Nicht hochgeladen]	Die Messdaten sind nicht im GENNECT Cloud Speicher vorhanden. Die Messdaten werden nicht heruntergeladen. (*2)
	[Nicht hochgeladen (anderes Terminal)]	Die Messdaten können nicht von GENNECT One heruntergeladen werden. (*2)

Hinweis 1: Messdaten, deren Inhalt mit Datendateien in der GENNECT Cloud (mit dem Status [Vollständige Synchronisation]) identisch sind, werden nicht heruntergeladen. __2: Wenn die Messdatei nicht im Speicher von GENNECT Cloud vorhanden ist (wenn der Status entweder [Nicht hochgeladen] oder [Nicht hochgeladen (anderes Terminal)] lautet), ist es nicht möglich, die Messdatei herunterzuladen. Sie können die Datei herunterladen, indem Sie sie entweder über die GENNECT Cloud Webanwendung oder über ein mit GENNECT Cloud verbundenes Terminal hochladen. *3: Wenn Sie Messdaten ausgewählt haben, für die Messdateien mit unterschiedlichem Inhalt im GENNECT Cloud-Speicher und auf dem lokalen PC vorhanden sind (wenn der Status [Teilweise Synchronisierung] ist), wird eine Meldung angezeigt, in der bestätigt wird, ob Sie die Datei auf dem lokalen PC aktualisieren möchten. Weitere Informationen zu den Einstellungen zum Ändern dieses Vorgangs finden Sie im Folgenden:

---

Löschen von Messdaten

Dieser Abschnitt beschreibt die Vorgehensweise zum Löschen von Messdaten, die innerhalb eines Kontos in der GENNECT One Datenliste (Cloud) freigegeben wurden.

1. Wählen Sie Messdaten in der Datenliste (Wolke) und klicken Sie auf die Schaltfläche [Löschen].



2. Es wird ein Dialogfeld angezeigt, in dem Sie aufgefordert werden, die Löschmethode zu bestätigen(*1)(*2)(*3).
   Wählen Sie die gewünschte Löschmethode und klicken Sie auf die Schaltfläche [OK].

3. Die Messdaten werden gelöscht.

	Status	Beschreibung
	[Vollständige Synchronisierung] [Teilweise Synchronisierung] [Nicht heruntergeladen]	Es wird ein Dialogfeld angezeigt, in dem Sie aufgefordert werden, die Löschmethode zu bestätigen. (*1) Nur lokale Dateien löschen: Löscht nur Messdaten, die auf dem lokalen PC gespeichert sind. Diese Methode kann verwendet werden, um lokalen Speicherplatz zu sparen, da gelöschte Messdaten durch erneutes Herunterladen wieder abgerufen werden können. Löschen Sie sowohl lokale als auch Cloud-Dateien: Löscht die auf dem lokalen PC gespeicherten Messdaten sowie die in der GENNECT Cloud gespeicherten Messdaten vollständig.
	[Nicht hochgeladen]	Löscht vollständig die auf dem lokalen PC gespeicherten Messdaten sowie die in der GENNECT Cloud gespeicherten Messdaten. (*2)
	[Nicht hochgeladen (anderes Terminal)]	Messdaten können nicht aus GENNECT One gelöscht werden. (*3)

Hinweis *1: In der Standardeinstellung wird ein Dialogfeld angezeigt, in dem Sie aufgefordert werden, die Löschmethode zu bestätigen. Weitere Informationen zu den Einstellungen für die Änderung dieses Vorgangs finden Sie im Folgenden:

*2: Wenn der Status der ausgewählten Messdaten [Nicht hochgeladen] ist, wird ein Dialogfeld angezeigt, in dem Sie gefragt werden, ob Sie die Daten löschen möchten. Das Löschen von Messdaten mit dem Status [Nicht hochgeladen] führt dazu, dass die Verknüpfungen zwischen GENNECT Cloud und den Messdaten verloren gehen. Wenn Sie erwarten, dass Sie die Messdaten erneut herunterladen müssen, laden Sie sie in die GENNECT Cloud hoch und löschen Sie nur die lokale Datei. *3: Messdaten mit dem Status [Nicht hochgeladen (anderes Terminal)] können nicht aus GENNECT One gelöscht werden. Solche Dateien müssen entweder von der GENNECT Cloud Webanwendung oder von einem anderen Terminal, das mit GENNECT Cloud verbunden ist, gelöscht werden.

---

Fernüberwachungsmodus

---

Verwendung des Fernüberwachungsmodus

Übersicht

Im Fernüberwachungsmodus können Sie über die GENNECT Cloud von einem entfernten Standort aus auf die an einen Computer angeschlossenen Geräte zugreifen.
Einzelheiten zu den Funktionen von GENNECT Cloud finden Sie in der GENNECT Cloud Online-Hilfe.

Echtzeit-Monitor

Der Echtzeitmonitor speichert Messwerte für Kanäle, die aus den Messparametern der Instrumente ausgewählt wurden, auf dem Cloud-Server. Das Messintervall ist auf 1 Minute festgelegt. In diesem Handbuch werden die auf diese Weise gespeicherten Daten als GENNECT-Erfassungsdaten bezeichnet.

• Die in Echtzeit aktualisierten Messwerte können in einem Webbrowser überprüft werden.
• Sie können einen Kanal und ein Intervall auswählen und den zugehörigen Messwert grafisch darstellen. Werte von mehreren Gerätemodellen können in einem einzigen Diagramm gruppiert werden.
• Die gemessenen Werte können im CSV-Format heruntergeladen werden.

Fernsteuerung

Die Fernsteuerungsfunktion ermöglicht die sichere Bedienung eines Geräts von einem entfernten Standort aus über die integrierte HTTP-Serverfunktion.

Übertragen und Herunterladen von Dateien

Messdatendateien, die auf einem Gerät gespeichert sind, können automatisch auf einen lokalen Computer übertragen werden. Auf einen Computer übertragene Dateien können über die Cloud aus der Ferne erfasst werden. In diesem Handbuch werden solche Messdaten als Instrumentendaten-Dateien bezeichnet.
Wenn Sie diese Funktion verwenden, werden die Geräteeinstellungen für die Dateiübertragung geändert. Siehe unten für Details.

* Es dauert etwa 7 Minuten, bis die vom Gerät übertragene Datendatei für die Erfassung verfügbar ist.

Alarm

Alarmbenachrichtigungen werden generiert, wenn GENNECT-Erfassungsdaten die Alarmbedingungen erfüllen und wenn Gerätedatendateien hochgeladen werden.
Zu den Benachrichtigungsmethoden gehören Slack, GENNECT Cross und die Anzeige von Webanwendungen.

Unterstützte Instrumente

Modell	Name	Firmware-Version
PQ3100	Netzqualitäts-Analysator	Ver. 2.30 oder höher
PQ3198	Netzqualitäts-Analysator	Ver. 2.00 oder höher
PW3335	Leistungsmesser	Ver. 1.11 oder höher
PW3336	Leistungsmesser	Ver. 1.23 oder höher
PW3337	Leistungsmesser	Ver. 1.23 oder höher
PW3360	Stromzähler mit Stromzange	Ver. 3.21 oder höher
PW3365	Stromzähler mit Stromzange	Ver. 2.10 oder höher
PW3390	Netzqualitäts-Analysator	Ver. 2.00 oder höher
PW6001	Netzqualitäts-Analysator	Ver. 3.02 oder höher
PW8001	Netzqualitäts-Analysator	Ver. 1.00 oder höher
LR8450, LR8450-01	Speicher HiLogger	Ver. 1.50 oder höher
MR6000	Speicher HiCorder	Ver. 3.11 oder höher
MR8875	Speicher HiCorder	Ver. 2.17 oder höher

---

Verwendung des Fernüberwachungsmodus

Arbeitsablauf

Der Fernüberwachungsmodus kann mit folgendem Verfahren gestartet und beendet werden.

Start des Fernüberwachungsmodus

1. Klicken Sie auf die Registerkarte [Funktion] und dann auf [Fernüberwachungsmodus].

Prüfen der Verbindungsumgebung und Einloggen

Das Fenster [Vorbereitungen für den Start des Fernüberwachungsmodus] wird angezeigt.

1. Klicken Sie bei Bedarf auf die Schaltfläche [Bestätigen] neben [Überprüfen Sie die Verbindungsumgebung].
   Sie können überprüfen, ob Ihre Umgebung die Verwendung des Fernüberwachungsmodus unterstützt. Wenn dies nicht der Fall ist, können Sie den Fernüberwachungsmodus nicht verwenden.
   Wenn in Ihrem Netzwerk Zugangsbeschränkungen bestehen, wenden Sie sich bitte an Ihren Netzwerkadministrator und überlegen Sie, ob Sie die Beschränkungen aufheben möchten.

2. Klicken Sie auf die Schaltfläche [Anmelden], um sich bei GENNECT Cloud anzumelden.
   Dieser Schritt kann übersprungen werden, wenn Sie bereits eingeloggt sind. Wenn Sie noch kein GENNECT Cloud-Konto haben, erstellen Sie bitte zuerst eines.

3. Klicken Sie auf die Schaltfläche [Weiter].

Einstellung der Messgruppe

Alle Daten in GENNECT Cloud gehören zu einer Messgruppe, die die Einheit darstellt, nach der die Daten verwaltet werden.
Weitere Informationen zu Messgruppen finden Sie im Was sind Messgruppen?.

1. Wählen Sie die Messgruppe, in die Sie GENNECT-Erfassungsdaten und Gerätedatendateien hochladen möchten.

2. Konfigurieren Sie automatische Datei-Uploads. Mit dieser Einstellung können generierte Gerätedatendateien in die Cloud hochgeladen werden.
   EIN: Gerätedatendateien werden automatisch hochgeladen. Bitte beachten Sie, dass einige Gerätemodelle und Einstellungen zu größeren Dateien führen, die große Mengen an mobilen Daten verbrauchen. Das automatische Hochladen ist auf Dateien mit einer Größe von 128 MB oder weniger beschränkt.
   AUS: Gerätedatendateien auf dem Computer speichern und nicht automatisch hochladen.

3. Konfigurieren Sie die automatische Zeitsynchronisation.
   Wenn Sie diese Einstellung aktivieren, werden die Uhren der Geräte einmal pro Tag synchronisiert. Je nach Gerätemodell und Firmware-Version kann die Zeitsynchronisierung dazu führen, dass die Messung oder Integration gestoppt wird. In diesem Fall wird eine neue Datei erstellt, wenn die Zeit synchronisiert wird. Siehe unten für weitere Informationen.

4. Klicken Sie auf die Schaltfläche [OK].

Auswahl der Instrumente

Für die Bedienungsanleitung siehe unten.

* Sie können bis zu drei Instrumente mit GENNECT Cloud Free oder bis zu acht Instrumente mit GENNECT Cloud Standard/Pro auswählen.

Auswählen von Kanälen

Für die Bedienungsanleitung siehe unten.

* Die Anzahl der Kanäle, die ausgewählt werden können, ist wie folgt:

Plan	Anzahl der Kanäle (pro Gerät)
Versuch	10
Kostenlos	30
Standard	30
Pro	100

Beenden des Fernüberwachungsmodus

Wenn Sie den Fernüberwachungsmodus beenden, wird das Hochladen von GENNECT-Erfassungsdaten und Gerätedatendateien in die Cloud gestoppt.

Fenster-Layout

① Anzeige des Gerätenamens Klicken Sie hier, um den Bereich ein-/auszublenden ②.

② Messkanal und Messwertanzeige In diesem Bereich wird der aktuelle Messwert für jeden Kanal angezeigt.

③ Symbol für die Internetverbindungsumgebung Wenn eine Internetverbindung verfügbar ist, wird das im Screenshot gezeigte Symbol angezeigt.
Ist dies nicht der Fall, wird das Symbol "Folgen" angezeigt.

④ Schaltfläche "Im Browser öffnen Klicken Sie auf diese Schaltfläche, um die GENNECT Cloud Webanwendung zu öffnen.

⑤ Beenden-Taste Klicken Sie auf diese Schaltfläche, um den Fernüberwachungsmodus zu beenden.

---

Auswahl der Instrumente

1. Das Fenster [Instrument auswählen] wird angezeigt.
   Während der Suche nach Instrumenten, die über das LAN mit dem Computer verbunden sind, zeigt die Anwendung die Meldung [Searching instruments] an.

2. Es wird eine Liste der Instrumente angezeigt, die bei der im vorherigen Schritt durchgeführten Suche gefunden wurden.

* You can search again by clicking the [Update] button.

3. Aktivieren Sie das Kontrollkästchen für jedes Gerät, das Sie im Fernüberwachungsmodus verwenden möchten.
   Klicken Sie auf die Schaltfläche [Start], um fortzufahren.

* Ein hellgrüner Verbindungsstatus zeigt an, dass das Gerät gefunden wurde, aber derzeit nicht verbunden ist.
Doppelklicken Sie auf das Statussymbol oder klicken Sie auf die Schaltfläche [Start], um eine Verbindung mit dem Gerät herzustellen.

• Verbunden: Grün
• Gefunden: Hellgrün
• Nicht gefunden: Rot

---

Auswählen von Kanälen

1. Es wird eine Liste der aktivierten Messkanäle für die im Fenster Auswahl der Instrumente ausgewählten Instrumente angezeigt.

2. Wählen Sie den zu verwendenden Messkanal mit Hilfe der Kontrollkästchen aus.
   Klicken Sie auf die Schaltfläche [OK], um fortzufahren.

• Wenn die Anzahl der Messkanäle für normale Positionen 1200 übersteigt, wird die Seite auf mehrere Seiten aufgeteilt. Wählen Sie in diesem Fall die Seite, die in der Combobox angezeigt werden soll, und wechseln Sie die Seite.

• In PQ3100,PQ3198,PW3335,PW3336,PW3337,PW3360,PW3365,PW8001 (nur mit Oberschwingungsanalyse) können Sie die Oberschwingungsmesskanäle auswählen, indem Sie die Dropdown-Liste der Messgrößen auswählen.
  *Wenn die Version dieser Anwendung kleiner als V5.10 ist, wird die Erfassung von Oberschwingungselementen für PW3335, PW3336 und PW3337 nicht unterstützt. Bitte aktualisieren Sie diese Anwendung auf V5.10 oder eine neuere Version.

• Measurement parameters for some instruments, for example the PW3336, PW8001, and PQ3198, will be displayed by identifier (PWP, MUpk, etc.).
  For more information about the relationship between identifiers and measurement parameter names, see the following:

---

Fernsteuerung eines Instruments (Cloud)

---

Fernsteuerung eines Instruments (Cloud)

Durch Einloggen in die GENNECT Cloud können Sie über die GENNECT Cloud Geräte steuern, die an einen anderen Computer angeschlossen sind, auf dem GENNECT One installiert wurde.

Start-Fernbedienung

1. Wählen Sie auf dem Hauptbildschirm die Registerkarte [Konsole].
2. Durch Klicken auf die Schaltflächen im [CLOUD]-Feld können Sie die in der folgenden Tabelle aufgeführten Vorgänge ausführen.

Schaltfläche	Funktion	Beschreibung
	Fernsteuerung	Der Bildschirm [Fernbedienung] wird geöffnet, über den Sie das Gerät steuern können.
	Neustart des Geräts	Das Zielgerät wird neu gestartet.
	Im Browser öffnen	Die GENNECT Cloud Webanwendung wird in Ihrem Browser geöffnet.

Unterstützte Instrumente

Modell	Name	Firmware-Version
PQ3100	Netzqualitäts-Analysator	Ver. 2.30 oder höher
PQ3198	Netzqualitäts-Analysator	Ver. 2.00 oder höher
PW3335	Leistungsmesser	Ver. 1.11 oder höher
PW3336	Leistungsmesser	Ver. 1.23 oder höher
PW3337	Leistungsmesser	Ver. 1.23 oder höher
PW3360	Stromzähler mit Stromzange	Ver. 3.21 oder höher
PW3365	Stromzähler mit Stromzange	Ver. 2.10 oder höher
PW3390	Netzqualitäts-Analysator	Ver. 2.00 oder höher
PW6001	Netzqualitäts-Analysator	Ver. 3.02 oder höher
PW8001	Netzqualitäts-Analysator	Ver. 1.00 oder höher
LR8450, LR8450-01	Speicher HiLogger	Ver. 1.50 oder höher
MR6000	Speicher HiCorder	Ver. 3.11 oder höher
MR8875	Speicher HiCorder	Ver. 2.17 oder höher

---

Anmeldung Benutzermenü

---

Überprüfen und Bearbeiten von Benutzer- und Kontoinformationen

Anzeigen und Bearbeiten der Informationen des Benutzers, der mit dieser Anwendung bei GENNECT Cloud angemeldet ist, sowie der Informationen des Kontos, zu dem der Benutzer gehört.

1. Melden Sie sich mit dem Konto und dem Benutzer an, dessen Informationen Sie überprüfen oder bearbeiten möchten. (Referenz: Anmeldung in der GENNECT Cloud)
2. Klicken Sie auf das Symbol oben rechts im Hauptfenster der Anwendung und klicken Sie auf den angezeigten Menüpunkt [Benutzerinformationen anzeigen...].
   Das Fenster [Benutzerinformationen] wird geöffnet.

*Nur die Informationen in der nachstehenden Tabelle können in der Anwendung überprüft und bearbeitet werden. Ausführlichere Informationen können auf der GENNECT-Cloud-Webseite eingesehen und bearbeitet werden.

	Artikel	Beschreibung
1	Benutzer-Symbol	Zeigt ein vom Benutzer konfiguriertes Symbol an.
2	Symbol ändern	Zeigt ein Menü an, das sich auf das Symbol bezieht. -[Symbol wählen...]: Gibt eine Bilddatei an, die als Benutzersymbol verwendet werden soll. Unterstützt werden Bilddateien im JPG-, PNG-, GIF- und BMP-Format mit einer Dateigröße von weniger als 1 MB. -[Symbol initialisieren]: Ändert das Benutzersymbol in das Standardsymbol.
3	Benutzername	Legt eine Zeichenfolge fest, die als Anzeigename des Benutzers verwendet wird. (1 bis 50 Zeichen)
4	E-Mail Adresse	Zeigt die registrierte E-Mail-Adresse an.
5	GENNECT Cloud Lizenz	Zeigt den Namen des Plans und das Ablaufdatum für das GENNECT Cloud-Abonnement an. Wenn das Ablaufdatum weniger als 31 Tage entfernt ist, wird ein Ausrufezeichen ("!") angezeigt, um darauf hinzuweisen, dass das Ablaufdatum näher rückt.
6	Detaillierte Benutzerinformationen anzeigen	Ruft die GENNECT Cloud-Webseite auf, um die Überprüfung und Bearbeitung detaillierterer Benutzer- und Kontoinformationen zu ermöglichen. * Die Seite wird in Ihrem Browser geöffnet.
7	Zum kostenlosen Tarif wechseln *Nur Testversion	Wechselt das eingeloggte Konto von der Testversion auf die kostenlose Version. Ruft die GENNECT-Cloud-Webseite auf, um das erforderliche Verfahren abzuschließen. Details finden Sie unter Upgrading from the Trial plan to the Free plan.
8	Testbenutzer löschen *Nur Testversion	Löscht das eingeloggte Konto des Testplans. Bei Löschen des Testbenutzers finden Sie weitere Informationen.
9	Änderungen speichern	Speichert die in diesem Fenster vorgenommenen Änderungen. *Diese Schaltfläche ist verfügbar, wenn das Symbol oder der Benutzername bearbeitet wurde.
10	Abbrechen	Schließt das Fenster, ohne die Änderungen zu speichern.

---

Hochstufen des Testplans auf den kostenlosen Plan

1. Melden Sie sich als der Testbenutzer an, den Sie auf den kostenlosen Tarif umstellen möchten. (Referenz: Anmeldung in der GENNECT Cloud)
2. Klicken Sie auf das Symbol oben rechts im Hauptfenster der Anwendung und klicken Sie auf den angezeigten Menüpunkt [Benutzerinformationen anzeigen...].
3. Das Fenster [Benutzerinformationen] wird angezeigt. Klicken Sie auf [Upgrade auf kostenlosen Tarif].
4. Wenn sich Ihr Browser öffnet, folgen Sie den Anweisungen auf der Seite, um zum kostenlosen Tarif zu wechseln.

---

Löschen des Testbenutzers

1. Melden Sie sich als der Testbenutzer an, den Sie löschen möchten. (Referenz: Anmeldung in der GENNECT Cloud)
2. Klicken Sie auf das Symbol oben rechts im Hauptfenster der Anwendung und klicken Sie auf den angezeigten Menüpunkt [Benutzerinformationen anzeigen...].
   Das Fenster [Benutzerinformationen] wird angezeigt. Klicken Sie auf [Testbenutzer löschen].

---

Abmelden

1. Klicken Sie auf das Symbol oben rechts im Hauptfenster der Anwendung.
2. Wenn das Menü angezeigt wird, klicken Sie auf [Abmelden].

3. Sobald Sie erfolgreich abgemeldet sind, wird die Meldung [Sie wurden abgemeldet] angezeigt.

---

Freigeben und Verwalten von Batterietester-Schwellenwerten und Profilinformationen in der Cloud

---

Freigeben und Verwalten von Schwellenwert- und Profilinformationen des Batterietesters in der Cloud (GENNECT Cloud Standard / Pro Pläne)

Übersicht

Die Schwellenwerttabellen des Batterietesters können mit anderen Benutzern desselben Kontos gemeinsam genutzt werden.
Die Anzahl der Schwellenwerttabellen und Profilinformationstabellen, die für jeden GENNECT Cloud-Plan gemeinsam genutzt werden können, finden Sie unten.

GENNECT Cloud Plan	Name der Datei	Maximale Anzahl
Standard	Tabelle der Batterieschwellenwerte	30
	Tabelle der Batterieprofile	30
Pro	Tabelle der Batterieschwellenwerte	100
	Tabelle der Batterieprofile	100

---

Gemeinsame Nutzung von Batterietester-Schwellenwerten und Batterietester-Profilen in der Cloud (GENNECT Cloud Standard / Pro Pläne)

1. Melden Sie sich bei GENNECT Cloud von GENNECT One aus an.

2. Öffnen Sie den Bildschirm [Einstellung am Batterietester], indem Sie auf die Schaltfläche "Einstellungen" in [Konsole]-[USB] klicken.

3. Nachdem Sie sich bei GENNECT Cloud angemeldet haben, sehen Sie die Funktionsschaltflächen [Local] und [Cloud] auf dem Bildschirm [Manage Profiles].
   Darüber hinaus wird die Schaltfläche [Hochladen] auf dem Bildschirm [Lokal] angezeigt.

4. Wählen Sie auf dem Bildschirm [Lokal] die lokalen Schwellenwerttabellen oder Profiltabellen aus, die Sie gemeinsam nutzen möchten, und klicken Sie auf die Schaltfläche [Hochladen].
   Zu diesem Zeitpunkt erscheint der Bildschirm [Messgruppe wählen], wählen Sie also die Messgruppe aus, in die Sie hochladen möchten.
   Weitere Informationen zu Messgruppen finden Sie im GENNECT Cloud Online-Handbuch.



5. The selected threshold tables or profile tables will be uploaded to the [Cloud] screen.

---

Verwaltung von Batterietester-Schwellenwerten und Batterietester-Profilen in der Cloud (GENNECT Cloud Standard / Pro Pläne)

Sie können Schwellenwerttabellen und Profiltabellen verwalten, die mit einem anderen Benutzer desselben Kontos gemeinsam genutzt werden. Schwellentabellen werden auf dem Bildschirm [Cloud] des Bildschirms [Mange-Schwellenwerte] verwaltet. Profiltabellen werden auf dem Bildschirm [Cloud] des Bildschirms [Profile verwalten] verwaltet.

Siehe unten für die Dateistatussymbole, die auf dem [Cloud]-Bildschirm erscheinen.

Icon	Status	Beschreibung
	[Vollständige Synchronisierung]	Die Dateien sind sowohl in der Cloud als auch im lokalen Speicher vorhanden, und der Inhalt der Messdaten ist identisch.
	[Teilweise Synchronisierung]	Der Status kann auf [Vollständige Synchronisierung] geändert werden, indem entweder Änderungen in der Cloud in die [Datenliste (Cloud)] heruntergeladen oder Änderungen in der [Datenliste (Cloud)] in die Cloud hochgeladen werden.
	[Nicht heruntergeladen]	Dateien sind nur im Cloud-Speicher vorhanden. Die in der Cloud gespeicherten Dateien können von GENNECT One heruntergeladen werden.

---

Weitere Informationen über die Funktionen des Bildschirms [Cloud] finden Sie weiter unten.

• Aktualisierung Aktualisieren Sie den [cloud]-Verwaltungsbildschirm mit den neuesten Informationen.
• Messungsgruppe Schaltet die Messgruppe um, so dass die Informationen zur Messgruppe im [Cloud]-Bildschirm angezeigt werden.
  Weitere Informationen zu Messgruppen finden Sie im GENNECT Cloud Online-Handbuch.
• Export Exportieren Sie die ausgewählten Daten in eine Datei (Hok-Format).
  Wenn der Status [Nicht heruntergeladen] lautet, wird die Datei aus der GENNECT Cloud heruntergeladen und exportiert.
• Einfuhr Importieren Sie die ausgewählten Daten aus einer Datei (Hok-Format).
  Importierte Daten werden in die GENNECT Cloud hochgeladen.
• Hochladen Laden Sie die Daten mit dem Status [Teilweise Synchronisierung] in die GENNECT Cloud hoch und überschreiben Sie sie.
  Hochladen in die Messgruppe, die derzeit unter [Messgruppe] angezeigt wird.
• Download Daten mit dem Status [Nicht heruntergeladen] oder [Teilweise Synchronisierung] aus der GENNECT Cloud herunterladen.
• Neu Erstellen Sie neue Daten.
  Die erstellten Daten werden in die GENNECT Cloud hochgeladen.
• Duplikat Duplizieren Sie die ausgewählten Daten.
  Die replizierten Daten werden in die GENNECT Cloud hochgeladen.
• Löschen Löschen Sie die ausgewählten Daten. Es gibt zwei Methoden des Löschens.
  • Nur lokale Dateien löschen Löscht nur die auf dem lokalen PC gespeicherten Messdaten. Diese Methode kann verwendet werden, um lokalen Speicherplatz zu sparen, da gelöschte Messdaten durch erneutes Herunterladen wieder abgerufen werden können.
  • Löschen Sie sowohl lokale als auch Cloud-Dateien Löscht sowohl die auf dem lokalen PC gespeicherten Messdaten als auch die in der GENNECT Cloud gespeicherten Messdaten vollständig.
• Offen Öffnen Sie die ausgewählten Daten. Das Fenster [Schwellentabelle bearbeiten] / [Profiltabelle bearbeiten] wird geöffnet.
  In diesem Fenster können Sie die Schwellenwert-/Profiltabelle bearbeiten.
  Sie können die Schwellenwert-/Profiltabelle auch mit der Taste [Übertragen] auf den Batterietester übertragen.(*1)
• Schließen Schließen Sie das Fenster [Einstellungen am Batterietester].

(*1)Die Profiltabelle kann nur auf den Batterietester BT3554-50 übertragen werden.

---

Konfigurieren der Anwendungseinstellungen

---

Konfigurieren von Anwendungseinstellungen in Bezug auf GENNECT Cloud

Dieser Abschnitt beschreibt Einstellungen, die für Verbindungen zwischen GENNECT One und GENNECT Cloud gelten.

1. Wählen Sie [Einstellungen] - [Anwendung].
2. Wählen Sie [GENNECT Cloud-Einstellungen] und klicken Sie auf [Start], um das Einstellungsfenster anzuzeigen.

Registerkarte [Fernüberwachungsmodus].

Auf dieser Registerkarte können Sie die Einstellungen für den Fernüberwachungsmodus von GENNECT One ändern.

Bestätigung des Starts des Fernüberwachungsmodus
Anzeige eines Bestätigungsdialogs beim Start des Fernüberwachungsmodus	Auf	Anzeige eines Bestätigungsdialogs beim Start des Fernüberwachungsmodus.
	Aus	Beim Start des Fernüberwachungsmodus wird kein Bestätigungsdialog angezeigt.

Registerkarte [Datenliste(Wolke)]

Auf dieser Registerkarte können Sie die Einstellungen für die Datenliste (Cloud) ändern.

Einstellungen hochladen
Wenn sich sowohl lokale als auch Cloud-Dateien geändert haben	Meldung zur Bestätigung anzeigen	Anzeige eines Bestätigungsdialogs beim Hochladen.
	Hochladen	Überschreiben Sie immer die GENNECT Cloud Messdaten, indem Sie lokale Messdaten hochladen.
	Nicht hochladen	Laden Sie niemals Messdaten in die GENNECT Cloud hoch.
Wenn sich entweder die lokale oder die Cloud-Datei geändert hat	Meldung zur Bestätigung anzeigen	Anzeige eines Bestätigungsdialogs beim Hochladen.
	Hochladen	Überschreiben Sie immer die GENNECT Cloud Messdaten, indem Sie lokale Messdaten hochladen.
	Nicht hochladen	Laden Sie niemals Messdaten in die GENNECT Cloud hoch.

Einstellungen herunterladen
Wenn sich sowohl lokale als auch Cloud-Dateien geändert haben	Meldung zur Bestätigung anzeigen	Anzeige eines Bestätigungsdialogs beim Herunterladen.
	Herunterladen	Überschreiben Sie lokale Messdaten immer mit GENNECT Cloud Messdaten.
	Nicht herunterladen	Laden Sie niemals Messdaten aus der GENNECT Cloud herunter.

Einstellungen löschen
Wenn Dateien in die Cloud hochgeladen wurden	Meldung zur Bestätigung anzeigen	Anzeige einer Meldung zur Bestätigung der Löschmethode.
	Nur lokale Dateien löschen	Nur lokale Messdaten immer löschen (Einstellung zur Einsparung von lokalem Speicherplatz)
	Löschen Sie sowohl lokale als auch Cloud-Dateien	Sowohl lokale als auch Cloud-Messdaten immer löschen (Einstellung zum Löschen aller Daten)

Registerkarte [Datenliste (lokal)]

Auf dieser Registerkarte können Sie die Einstellungen für die Datenliste (lokal) ändern.

Einstellung des Upload-Ziels
Messgruppe	Doppelklicken Sie auf und wählen Sie	Geben Sie beim Hochladen von der Datenliste (lokal) in die GENNECT Cloud die Messgruppe an, in die die Daten hochgeladen werden sollen. Wenn nichts angegeben wird, werden die Daten in die Messgruppe [Standard] hochgeladen.
Mappe	Doppelklicken Sie auf und wählen Sie	Beim Hochladen aus der Datenliste (lokal) in die GENNECT Cloud geben Sie den Datenordner an, in den die Daten hochgeladen werden sollen. Wenn nichts angegeben wird, werden die Daten in den Stammordner im Fenster GENNECT Cloud [Laufwerk] (Datenordner) hochgeladen.

Registerkarte [Logging-Daten]

Auf dieser Registerkarte können Sie die Einstellungen für die von den Protokollierungs- und Dashboard-Funktionen gespeicherten Daten ändern.

Einstellung	Wert	Beschreibung
Einstellungen hochladen	Handbuch	Die Daten werden nicht automatisch in die GENNECT Cloud hochgeladen, sondern in der Datenliste (lokal) gespeichert. Bitte laden Sie die Daten wie gewünscht manuell hoch.
	Automatisch	Automatisches Hochladen von gespeicherten oder segmentierten Logging-Daten in die GENNECT Cloud.
Automatische Einstellungen	Hochladen von Dateien und Dateiattributen in die Cloud	Beim Speichern und Segmentieren von Protokolldaten laden Sie Dateien und Dateiattribute (Informationen über Links zu GENNECT Cloud) in GENNECT Cloud hoch. Wenn Ihr GENNECT Cloud-Speicher voll ist, werden die Protokolldaten nicht mehr automatisch hochgeladen. Diese Einstellung ist nur gültig, wenn die Einstellung [Upload-Einstellungen]-[Automatisch] aktiviert ist.

---

Anhang

---

Überprüfen oder konfigurieren Sie die Netzwerkeinstellungen des Computers

In diesem Abschnitt wird beschrieben, wie Sie die Netzwerkeinstellungen in Windows 7 überprüfen und konfigurieren können.

1. Klicken Sie auf die Schaltfläche [Start].

2. Klicken Sie auf [Systemsteuerung].

3. Klicken Sie auf [Netzwerk und Internet].

4. Klicken Sie auf [Netzwerk- und Freigabecenter].

5. Klicken Sie auf [Adaptereinstellungen ändern].

6. Klicken Sie mit der rechten Maustaste auf das Netzwerk, das Sie bestätigen möchten, und wählen Sie [Eigenschaften] im Rechtsklickmenü.

7. Wählen Sie [Internet Protocol Version 4 (TCP/IPv4)] und klicken Sie auf [Eigenschaften].

8. Bestätigen Sie die Netzwerkeinstellungen. Klicken Sie auf [OK], um die Einstellungen zu übernehmen.

---

---

Identifikationsname und Name des Messobjekts in der Protokollierungs- und Dashboard-Funktion

PW3335, PW3336, PW3337

Name zur Identifizierung	Name der Messgröße
U/I	Spannung/Strom RMS
P/S/Q	Wirkleistung/Scheinleistung/Blindleistung
UMN/IMN/PMN/SMN/QMN/PFMN	Spannung/Strom/Wirkleistung/Scheinleistung/Blindleistung/Leistungsfaktor MEAN
UDC/IDC/PDC	Spannung/Strom/Wirkleistung DC
UAC/IAC/PAC/SAC/QAC/PFAC	Spannung/Strom/Wirkleistung/Scheinleistung/Blindleistung/Leistungsfaktor AC
UFND/IFND/PFND/SFND/QFND/PFFND	Spannung/Strom/Wirkleistung/Scheinleistung/Blindleistung/Leistungsfaktor Grundwellenwert
DEGAC	Leistungsphasenwinkel AC
DEGFND	Leistungsphasenwinkel Grundwellenwert
FREQU/FREQI	Spannung/Stromfrequenz
UPK/IPK	Spannung/Strom Wellenform Spitze
EFF1	Wirkungsgrad1
EFF2	Wirkungsgrad2
UCF/ICF	Scheitelfaktor Spannung/Strom
ITAV/PTAV	Zeitlicher Durchschnittsstrom/Wirkleistung
ITAVMN/ PTAVMN	Zeitlicher Durchschnittsstrom/Wirkleistung MEAN
ITAVDC/ PTAVDC	Zeitlicher Durchschnittsstrom/Wirkleistung DC
URF/IRF	Spannung/Strom-Welligkeit
UTHD/ITHD	Gesamte harmonische Verzerrung von Spannung/Strom
PWP/ MWP	Integ-Wirkleistung in positiver/negativer Richtung
WP	Integ-Wirkleistung in positiver und negativer Richtung
PWPMN/ MWPMN	Integ-Wirkleistung in positiver/negativer Richtung MEAN
WPMN	Integ-Wirkleistung in positiver und negativer Richtung MEAN
PWPDC/ MWPDC	Integ Wirkleistung in positiver/negativer Richtung DC
WPDC	Integ-Wirkleistung in positiver und negativer Richtung DC
IH	Integ-Strom in positiver und negativer Richtung
IHMN	Integ-Strom in positiver und negativer Richtung MEAN
PIHDC/ MIHDC	Integ-Strom in positiver/negativer Richtung DC
IHDC	Integ-Strom in positiver und negativer Richtung DC
HUL/HIL	Oberschwingungspegel von Spannung und Strom
HPL	Harmonischer Wirkleistungspegel
HUD/HID	Anteil der Oberschwingungsspannung/-strom in Prozent
HPD	Anteil der harmonischen Wirkleistung in Prozent
HUP/HIP	Phasenwinkel der harmonischen Spannung/Strom
HPP	Oberschwingungsspannung und Stromphasendifferenz

PW8001

Name zur Identifizierung	Name der Messgröße
Urm/Irm	Spannung/Strom RMS
Umn/Imn	Spannung/Strom MEAN
Udc/Idc	Spannung/Strom DC
Uac/Iac	Spannung/Strom AC
Ufnd/Ifnd/Pfnd/Sfnd/Qfnd/PFfnd	Spannung/Strom/Wirkleistung/Scheinleistung/Blindleistung/Leistungsfaktor Grundwellenwert
PUpk/PIpk	Spannung/Strom Wellenformspitze (positiv)
MUpk/MIpk	Spannung/Strom Wellenformspitze (negativ)
Uthd/Ithd	Gesamte harmonische Verzerrung von Spannung/Strom
Urf/Irf	Spannung/Strom-Welligkeit
P	Wirkleistung
S	Scheinbare Leistung
Q	Blindleistung
PF	Leistungsfaktor
Udeg/Ideg	Spannung/Strom Phasenwinkel
PIH/MIH	Integ. Strom in positiver/negativer Richtung
IH	Integ. Strom in positiver und negativer Richtung
PWP/MWP	Integ. Wirkleistung in positiver/negativer Richtung
WP	Integ. Wirkleistung in positiver und negativer Richtung
ETIME	Insgesamt verstrichene Zeit für die Integration
Eff	Wirkungsgrad
Verlust	Verlust
Tq	Drehmoment
Spd	Rotationsgeschwindigkeit
Pm	Motorleistung
Slip	Slip
UDF	Benutzerdefinierte Funktion
HF	Harmonische Synchronfrequenz
HUL/HIL	Oberschwingungspegel von Spannung und Strom
HPL	Harmonischer Wirkleistungspegel
HUD/HID	Anteil der Oberschwingungsspannung/-strom in Prozent
HPD	Anteil der harmonischen Wirkleistung in Prozent
HUP/HIP	Phasenwinkel der harmonischen Spannung/Strom
HPP	Oberschwingungsspannung und Stromphasendifferenz

PQ3198

Name zur Identifizierung	Name der Messgröße
Freq	Frequenz
Urm/Irm	Spannung/Strom RMS
Upk+/Ipk+	Spannung/Strom Wellenformspitze (positiv)
Upk-/Ipk-.	Spannung/Strom Wellenformspitze (negativ)
Uthd-F/Ithd-F	Gesamte harmonische Verzerrung von Spannung/Strom (Grundwellenwert)
Uthd-R/Ithd-R	Gesamte harmonische Verzerrung von Spannung/Strom (RMS)
UharmH/IharmH	Harmonische Spannungs-/Stromkomponente hoher Ordnung
P	Wirkleistung
S	Scheinbare Leistung
Q	Blindleistung
PF	Leistungsfaktor
KF	Faktor K
Eff	Wirkungsgrad
Uunb/Iunb	Ungleichgewichtsfaktor Spannung/Strom in der negativen Phase
Uunb0/Iunb0	Spannung/Strom Nullphasen-Unsymmetriefaktor
WP+/ WP-	Wirkenergie (Verbrauch/Regeneration)
WQ_LAG/ WQ_LEAD	Blindenergie (Nachlauf/Vorlauf)
Msv	Netzsignalisierung Spannung (Level)
Msv%	Netzsignalisierungsspannung (Inhaltsraten)
Dv10/Dv10max	ΔV10-Flackern (alle 1 Minute/1 Stunde Höchstwert)
Pst/Plt	IEC-Flackern (kurz-/langzeitiges Spannungsflimmern)
Uharm/Iharm/Pharm	Oberschwingungspegel von Spannung und Strom
Pharm	Harmonischer Wirkleistungspegel
Uharm%/Iharm%	Anteil der Oberschwingungsspannung/-strom in Prozent
Pharm%	Anteil der harmonischen Wirkleistung in Prozent
Uphase/Iphase	Phasenwinkel der harmonischen Spannung/Strom
Pphase	Oberschwingungsspannung und Stromphasendifferenz

---

Synchronisierung von Instrumentenuhren: Einzelheiten

In diesem Abschnitt wird beschrieben, wie die Uhren der einzelnen Geräte eingestellt werden.
Die durch die LAN-Kommunikation verursachte Verzögerung wird beim Stellen der Geräteuhren nicht berücksichtigt.

Modell		Detaillierte Uhrensynchronisationsfunktion
PQ3100	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	[Ver. 2.10] Wenn das Gerät aufnimmt, wird die Aufnahme angehalten, wenn die Uhr gestellt wird, und dann neu gestartet.
		[Ver. 2.20 oder höher] Die Uhr wird eingestellt, ohne die Aufnahme zu stoppen, auch wenn das Gerät aufnimmt.(*1) (*2)
PQ3198	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	Die Uhr wird eingestellt, ohne die Aufnahme zu stoppen, auch wenn das Gerät aufnimmt.(*1) (*3)
PW3360	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	[Ver. 3.20 oder früher] Wenn das Gerät aufnimmt, wird die Aufnahme gestoppt, wenn die Uhr gestellt wird, und dann neu gestartet.
		[Ver. 3.21 oder höher] Die Uhr wird eingestellt, ohne die Aufnahme zu stoppen, auch wenn das Gerät aufnimmt.(*1) (*4)
PW3365	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	[Ver. 2.00 oder früher] Wenn das Gerät aufnimmt, wird die Aufnahme angehalten, wenn die Uhr gestellt wird, und dann neu gestartet.
		[Ver. 2.10 oder höher] Die Uhr wird eingestellt, ohne die Aufnahme zu stoppen, auch wenn das Gerät aufnimmt. (*1) (*4)
PW3390	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:00.000" erreicht (*5)
	Bedienung während der Aufnahme:	Wenn das Gerät Werte integriert, wird die Integration gestoppt, wenn die Uhr gestellt und dann neu gestartet wird.
PW6001, PW8001	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	Wenn das Gerät Werte integriert, wird die Integration gestoppt, wenn die Uhr gestellt und dann neu gestartet wird.
LR8400,LR8401,LR8402, LR8450, LR8450-01 LR8410, LR8416	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	Wenn das Gerät aufzeichnet, wird die Aufzeichnung gestoppt, wenn die Uhr gestellt wird, und dann neu gestartet.
MR6000	Referenzzeit:	Computer-Zeit
	Zeitplan:	Wenn die Referenzzeit "hh:mm:ss.000" erreicht
	Bedienung während der Aufnahme:	Wenn das Gerät aufzeichnet, wird die Aufzeichnung gestoppt, wenn die Uhr gestellt wird, und dann neu gestartet.

---

(*1) Wenn die Referenzzeit und die Gerätezeit um mehr als das Aufzeichnungsintervall voneinander abweichen, kann ein Leerintervall in den Aufzeichnungsdaten auftreten. Es wird empfohlen, die Aufzeichnung zu stoppen, bevor die Uhr des Geräts synchronisiert wird.
(*2) Unter folgenden Umständen kann die Aufnahme beim Einstellen der Uhr unterbrochen und dann neu gestartet werden:

• Wenn sich das Gerät im Zustand Ereignis IN, KEEP oder OUT befindet, oder wenn das Gerät Fluktuationsdaten speichert
• Wenn die Intervall-Speicherzeit auf 150 oder 180 Zyklen eingestellt ist
• Wenn Flimmern auf einen anderen Wert als AUS eingestellt ist
• Wenn die Referenzzeit und die Gerätezeit um mehr als 5 Minuten voneinander abweichen.

(*3) Unter folgenden Umständen kann die Aufnahme beim Einstellen der Uhr unterbrochen und dann neu gestartet werden:

• Wenn sich das Gerät im Zustand Ereignis IN, KEEP oder OUT befindet, oder wenn das Gerät Fluktuationsdaten speichert
• Wenn die Referenzzeit und die Gerätezeit um mehr als 1 Minute voneinander abweichen.

(*4) Unter folgenden Umständen kann die Aufnahme beim Einstellen der Uhr unterbrochen und dann neu gestartet werden:

• Wenn die Referenzzeit und die Gerätezeit um mehr als 5 Minuten voneinander abweichen.

(*5) Das Stellen der Uhr kann zu einer Wartezeit von bis zu 1 Minute führen, da das System bis XX:XX:00 wartet, um die Uhr zu stellen.

---

Speichern von Einstellungen für Instrumente bei eingeschalteter Dateiübertragung

Wenn Sie die Funktion Dateiübertragung (AUTO) aktivieren, werden die Geräte wie folgt mit modellspezifischen Speichereinstellungen konfiguriert:

Modell	Einstellungen automatisch speichern	Zeitpunkt der Dateispeicherung
PQ3100	-Aufzeichnungsintervall: 1 Sek. bis 5 Min. -Aufzeichnungsstartmethode: Wiederholung, 2000-01-01 -Aufzeichnungsstoppmethode: Wiederholung, 2079-12-31 -Aufnahmezeitraum: 00:00 bis 24:00 -Löschen der Datei nach FTP-Übertragung: EIN -Ordner-/Dateinamen-Einstellung: Automatisch	-Wenn ein Ereignis eintritt, das durch die mit dem Gerät eingestellten Bedingungen definiert ist -Täglich um 00:00 -Wenn die Messung endet -Wenn die Zeitachsendatei 20 MB erreicht
PQ3198	-Kontrolle der tatsächlichen Zeit: Genaue Zeit -Wiederholungsaufzeichnung: 1 Tag -Startzeit: 00:00; Endzeit: 00:00 -Wiederholungsanzahl: Unbegrenzt (nur in GENNECT konfigurierbar) -Datei nach FTP-Übertragung löschen: EIN -Ordner/Dateinamen einstellen: Automatisch	-Täglich um 00:00 -Wenn die Messung endet (Dateien können nicht gesendet werden, während ein Ereignis stattfindet.)
PW3360 PW3365	-Startmethode der Aufzeichnungsmessung: Wiederholung -Wiederholungsintervall der Aufzeichnung: 2000-01-01 bis 2079-12-31 -Wiederholungszeit der Aufzeichnung: 00:00 bis 24:00 -Löschen der Datei nach FTP-Übertragung: EIN -Wenn die Ordnereinteilung auf AUS steht, ändern Sie sie auf TAG. -Datei-/Ordnernamen speichern: AUTO-NAME	-Wenn ein Ereignis eintritt, das durch die mit dem Gerät eingestellten Bedingungen definiert ist -Täglich um 00:00 -Wenn die Messung endet -Wenn die Zeitachsendatei 20 MB erreicht
PW8001	-Automatisches Speichern: EIN -Löschen von Dateien nach dem Hochladen: EIN	-Wenn die Messung stoppt -Wenn [DATA RESET] -Wenn die Dateigröße 500 MB erreicht -Wenn die Kurvenform gespeichert wird -Wenn eine Einstellungsdatei gespeichert wird -Wenn eine Bildschirmkopie gespeichert wird (*Manuell gespeicherte Messdaten sind nicht mit der Dateiübertragung (AUTO) kompatibel).
LR8400 LR8401 LR8402 LR8410 LR8416	-Einstellung der Aufnahmedauer: Kontinuierliche Aufzeichnung -Automatische Speichereinstellung: Wellenform oder CSV (numerische Dateien werden nicht unterstützt) -Löschen der Speicherung: EIN -Segmentierte Speicherung: EIN /regelmäßig *Ändert sich wie folgt:  Segmentierte Speicherung: Regelmäßig  Segmentzeit: 1 Tag  Referenzzeit: 00:00	-Wenn die als segmentierte Speicherzeit eingestellte Zeit erreicht ist -Wenn die Messung endet
LR8450, LR8450-01	-Einstellung der Aufnahmedauer: Kontinuierliche Aufzeichnung -Automatische Speichereinstellung: Wellenform oder CSV (numerische Dateien werden nicht unterstützt) -Speicher löschen: EIN -gesendete Datei löschen: EIN -Segmentierte Speicherung: EIN  Segmentzeit: 1 Tag  Referenzzeit: Startzeit	-Wenn die als segmentierte Speicherzeit eingestellte Zeit erreicht ist -Wenn die Messung endet
MR6000	-Speichern in Echtzeit: AUS -Löschende Speicherung: EIN * * Ändert sich wie folgt, wenn das Ziel der automatischen Speichereinstellung deaktiviert ist:  Wellenformen speichern: EIN  Speichertyp: Binär  Speichermethode: Löschen  Dateisegmente: 64MB -Segmentierte Speichereinstellung  Wenn 0, wenn die Einstellung binär ist: Ändert sich auf 64.  Wenn 0, wenn die Einstellung Text ist: Ändert sich auf 1000000. -Dateiname speichern: AUTO	-Wenn die Messung gemäß den Einstellungsbedingungen des Geräts unter Verwendung der automatischen Speicherfunktion abgeschlossen ist. (Die automatische Übertragung von Dateien, die durch Echtzeitspeicherung erzeugt wurden, wird nicht unterstützt.)

---

---
