Enregistrement (instruments connectés au réseau local)

Enregistrement jusqu’à 512 canaux à un intervalle aussi court que 1 s

Profitez des vitesses du réseau local pour enregistrer jusqu’à 512 canaux à un intervalle aussi court que 1 s.
L’affichage des dernières valeurs est mis à jour en temps réel (jusqu’à 32 canaux).
Sortie automatique de fichiers CSV et de rapports quotidiens, hebdomadaires et mensuels.

Affichez un graphique de jusqu’à 32 canaux en temps réel.

Exemples d’utilisation

Etude des économies d’énergie dans les équipements de climatisation/chaudière

Réalisez des mesures précises tout en réduisant les déplacements sur le terrain et en raccourcissant les temps de mesure.

Surveillance d’un courant de fuite intermittent à distance

Déterminez quand les courants de fuite se produisent. Cette fonction est idéale lorsque vous devez trouver la cause d’un problème.

Visualisation des données d’enregistrement d’un site expérimental distant de votre laboratoire

Vous pouvez visualiser les données de mesure d’un site expérimental distant ou d’une installation dont l’accès est restreint depuis votre laboratoire. Cette fonctionnalité a été plébiscitée par les clients pour accélérer la recherche.

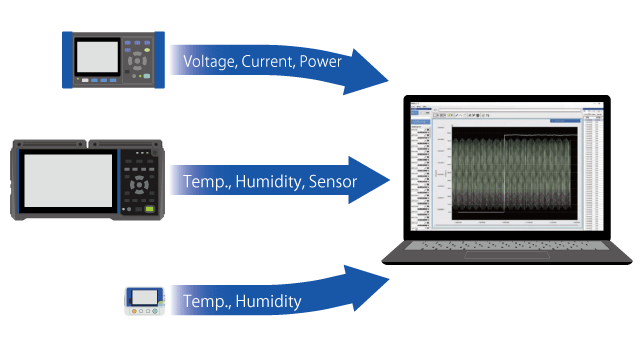

Mesure simultanée de la puissance, de la température et de l’humidité et contrôle à distance de celles-ci

Surveillez les données depuis votre bureau sans vous rendre sur les sites de mesure.

Etude de la charge avant la mise à jour des équipements de distribution d’électricité

Surveillez à distance les fluctuations du courant de charge des circuits de dérivation afin de pouvoir redéfinir efficacement les équipements électriques.

Caractéristiques

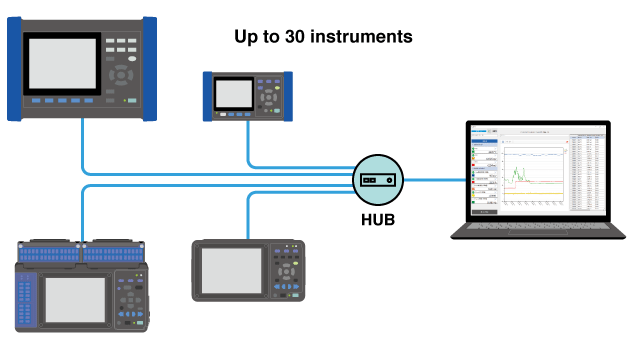

Cette fonction vous permet d’acquérir des valeurs mesurées à partir d’instruments connectés au réseau local et de les surveiller (numériquement) en temps réel ou de les afficher sous forme de graphique.

Enregistrez jusqu’à 512 canaux à un intervalle aussi court que 1 s.

La fonctionnalité de recherche d’instruments sur votre réseau local facilite la connexion.

Sélectionnez les canaux à enregistrer à partir des instruments connectés.

Recherchez des instruments sur le réseau local pour vous connecter facilement.

Nombre maximal d’instruments connectés	30 instruments
Nombre maximal de canaux	512 canaux + 16 canaux (canaux de calcul inter-canaux)
Intervalle de journalisation	1 / 2 / 5 / 10 / 30 s, 1 / 2 / 5 / 10 / 30 min, 1 heure (L’application détermine l’intervalle minimum d’enregistrement en mesurant le temps d’obtention des valeurs de mesure des canaux sélectionnés).

Sélectionnez jusqu’à 32 canaux de mesure à inclure dans les affichages du moniteur et du graphique.

L’affichage de ces valeurs est mis à jour en temps réel.

Effectue des calculs à partir de valeurs mesurées. Les résultats sont enregistrés.

Les calculs sont effectués à partir des valeurs mesurées, et les résultats sont enregistrés.

Exemple d’utilisation

Convertir l’entrée du capteur en une propriété physique
Totalisation des valeurs énergétiques des circuits de dérivation individuels

Valeur numérique	Canaux ou constantes
Opérations arithmétiques de base	$+$ , $-$ , $\times$ , $\div$ , parenthèses
Fonctionnement de base	Valeur absolue, racine carrée, racine cubique, puissance
Fonction trigonométrique	$sin$ , $cos$ , $tan$ , $arcsin$ , $arccos$ , $arctan$
Fonctions exponentielles, fonctions logarithmiques	$exp$ , $log_{10}$ , $ln$
Rondissement	Rondir vers le haut, vers le bas ou arrondir au nombre de chiffres spécifié

Fonction d’enregistrement programmé

La fonction d’enregistrement programmé permet d’enregistrer les données uniquement lorsque des mesures sont nécessaires.

Par exemple, vous pouvez définir les paramètres suivants

Enregistrement quotidien de 8h00 à 18h00
Enregistrement uniquement tous les dimanches
Enregistrement pendant un mois

Enregistrer les horaires d’enregistrement pour chaque lot

Les horaires peuvent être enregistrés pour chaque lot (groupe d’instruments). Le nombre de lots pouvant être enregistrés simultanément est de 8.

Production automatique de fichiers CSV et de rapports quotidiens, hebdomadaires et mensuels.

Les valeurs d’enregistrement peuvent être produites automatiquement et régulièrement dans un fichier CSV ou dans un rapport Excel quotidien, hebdomadaire ou mensuel.

Sortie CSV automatique

Fournit des informations détaillées, des valeurs statistiques et des valeurs mesurées pour tous les canaux sur une base quotidienne ou horaire. Le format du fichier est le format CSV.

Contenu de la sortie	Description
Information sur le canal	Instrument, numéro de série, nom du canal, heure de début de mesure, heure d’arrêt
Statistiques	La valeur moyenne/maximale/minimale de chaque canal pendant la période allant du début de la mesure à l’arrêt. Heure à laquelle les valeurs maximales et minimales se sont produites.
Valeur mesurée	Toutes les mesures enregistrées

Sortie automatique des rapports

Les données de mesure sont totalisées et produites automatiquement sous la forme d’un rapport quotidien, hebdomadaire ou mensuel dans le format de rapport prédéfini. Le format du fichier est PDF ou Excel.

Contenu du rapport		Description
Information sur l’instrument		Liste des instruments de mesure
Information sur le canal		Informations détaillées sur le canal
Données de mesure	Liste	Tableau des valeurs moyennes / maximales / minimales pour chaque canal à des intervalles de temps (). () 30min. ou 1h. pour un rapport quotidien. 1 jour pour un rapport hebdomadaire ou mensuel
	Graph	Graphique de la liste des données de mesure. Les valeurs moyennes, maximales et minimales de chaque canal sont combinées en un seul graphique. Trois graphiques (pour trois canaux) sont édités par page.
	Liste des demandes	Tableaux totalisant chaque canal, l’énergie électrique effective, les tarifs d’électricité et l’équivalent CO2 (*) Uniquement lorsque la sortie est sélectionnée pour les éléments de mesure tels que l’énergie électrique, le montant de la demande et la valeur de la demande de PW3360, PW3365, PQ3100 et PQ3198.

Spécifications

Nombre maximal d’instruments	30 instruments
Nombre maximal de canaux	512 canaux + 16 canaux
Logging	Démarrage de la journalisation : Cliquez sur le bouton [Start logging]. Arrêter l’enregistrement : La journalisation s’arrêtera automatiquement une fois que la durée de journalisation continue sera écoulée. Cliquez sur le bouton [Stop logging]. Pendant l’enregistrement : La valeur instantanée de chaque canal de mesure est enregistrée pour chaque intervalle d’enregistrement.
Intervalle de journalisation (Intervalle d’enregistrement)	1 / 2 / 5 / 10 / 30 s, 1 / 2 / 5 / 10 / 30 min, 1 heure (L’application détermine l’intervalle minimum d’enregistrement en mesurant le temps d’obtention des valeurs de mesure des canaux sélectionnés).
Intervalle de surveillance (Intervalle de rafraîchissement de l’affichage)	1 / 2 / 5 / 10 / 30 s, 1 / 2 / 5 / 10 / 30 min, 1 heure (L’application détermine l’intervalle minimum d’enregistrement en mesurant le temps d’obtention des valeurs de mesure des canaux sélectionnés).
Logging temps continu	2 s à 30 jours 23 hr. 59 min. 59 s
Segmentation des données	1 jour / 1h
Nombre maximal de canaux dans l’affichage du graphique/de la liste	32 canaux
Chanel calculations	Calculs utilisant une valeur mesurée par au moins un canal de mesure
Sortie automatique	un rapport quotidien / hebdomadaire / mensuel, CSV
Recherche d’instruments	Recherche et connexion d’instruments sur le même réseau.

GENNECT One Instruments pris en charge
