省エネ目的のために、運用されている空調設備やボイラー設備等の現状を調査する業務があります。こんなときもGENNECT Remoteを使用した遠隔計測により、非常に効率よく調査することができます。

この活用事例では、遠隔計測により得られる効果として、次の観点で説明していきます。

• 測定品質の向上: リアルタイムに測定グラフを監視できる
• 出張回数の削減: データ回収のための出張は必要なし
• 簡単な操作で得られる遠隔計測システム: 測定器をゲートウェイにLAN接続するだけ
• 測定時間の短縮: 測定と解析を同時進行して時間短縮

空調設備やボイラー設備の省エネ調査をするには、ロガーと様々なセンサを組み合わせて測定します。下表にその一例を上げます。

測定点は、現場により異なります。設備が一室に集まり、その一室で測定が完結する場合なら1台のデータロガーで十分かもしれません。設備と各部屋の環境を同時に測定する場合なら、データロガーを複数台使用したり、センサを引き回したりする必要があるでしょう。

データロガーには多チャネルタイプや少チャネルタイプがありますので、データロガーを適材適所に配置する必要があります。また最近のデータロガーはLANによる通信や、無線通信でデータを収集することができますので、フレキシブルに測定システムを組むことができます。

一概に調査と言っても、様々な工程があります。思った以上に工数がかかったり、現場環境の制限から思うように測定できなかったり、現場の困りごとも様々です。

予備調査、測定器の設置、測定器とデータの回収、調査報告、と少なくとも4回の出張が必要になります。それ以外に測定ができていないなどの例外的な訪問がありますと、出張回数が増加します。

データロガーの測定間隔を短くすると、細かなデータの変動を測定できますが、測定データファイルが肥大化します。この測定データファイルは測定器内のメモリに保存されています。最近の測定器ですとSDカードに保存されます。測定間隔が短くして、長期測定するとメモリがいっぱいになり測定が止まることがあります。

熱電対を設備表面に貼り付けて測定していて、測定途中で外れていた経験はないでしょうか? そのため測定を一からやり直しとなりかねません。

空調室やボイラー室へデータ回収のために出入りすると、室内に外気が入り環境が変わるので、測定値に影響を及ぼす可能性があります。同様に閉じた部屋で温湿度を測定しているときも、測定中は入室できません。

データロガーでは高速な変動を測定したくて、測定間隔を10秒に設定しているけれど、電力計はデマンド管理に合わせて30分間隔でロギングすることがあります。データ解析するときにExcelで、データロガーと電力計のデータを1枚のグラフにまとめようとすると、データをPCにそれぞれ取り込んだり、時間軸を合わせたりすることに、思いの外、工数が取られることがあります。

GENNECT Remoteを使った遠隔計測なら現場の困りごとを解決でき、時短・コストダウンにつながります。

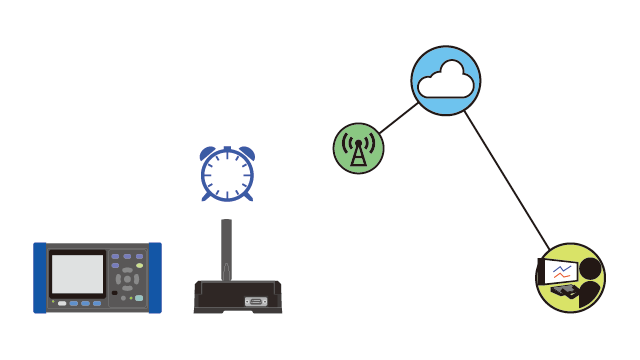

むずかしい操作はありません。計測器をゲートウェイにLAN接続するだけでクラウドサーバーに測定データが保存され始めます。そしてセキュリティも万全であることもGENNECT Remoteの特長です。

モニター値(1分間隔の測定データ)がクラウドサーバーに保存されています。モニター値はWebブラウザでリアルタイムに見ることができます。測定途中でセンサが外れても、その異常なデータに気づくことができ、すぐに対処できます。

測定器によらず登録したチャネルのモニター値は1枚のグラフ上に表示されます。つまり、複数台のデータロガーと複数台の電力計のモニター値のグラフが、現場に行かなくてもリアルタイムに見ることができます。

測定点が離れている場合、1台のゲートウェイにLAN接続できないので、複数台のゲートウェイを使用します。このときでも各ゲートウェイからクラウドサーバーへアップロードしたモニター値は1枚のグラフ上に表示することができます。

モニター値は1分間隔のロギングデータです。コンプレッサーの電力変動のようにもっと高速に測定したい測定項目があるかと思います。モニター値とは別に測定器の設定に従いロギングしたデータは測定器に保存されて、クラウドサーバーにアップロードされます。

例えば、電力計で10秒間隔に電力をロギングし電力計内のSDカードに保存すると同時にモニター値をクラウドサーバーに保存します。SDカード内の測定ファイルはクラウドサーバーに保存されて、いつでもダウンロードできます。

GENNECT Remoteを使用しない従来法の場合、測定器とデータ回収をして始めてデータ解析できます。そして回収のために出張の必要があります。GENNECT Remoteを使用すれば、現場に出向く必要がなく、いつでもデータ回収し、データ解析を始めることができます。測定器の回収は調査報告を説明するための訪問時となります。

出張回数が減ることによる時短、経費削減につながりますが、実はこの点に大きな時短につながる要素が含まれています。

従来法では、予定していた測定期間が終わって始めてデータ解析の工程に進めます。測定途中のデータを見ることができませんので、当然のやり方です。

GENNECT Remoteなら、測定期間の途中でもいつでもデータをリアルタイムに見ることができるので、もしデータ推移の傾向、例えば1日の使用量や無駄な運転をしていることがわかれば、その時点でデータをダウンロードして解析し始めることができます。

この違いは大きな時短を生み出し、さらに次のサイクルに進むことができます。
