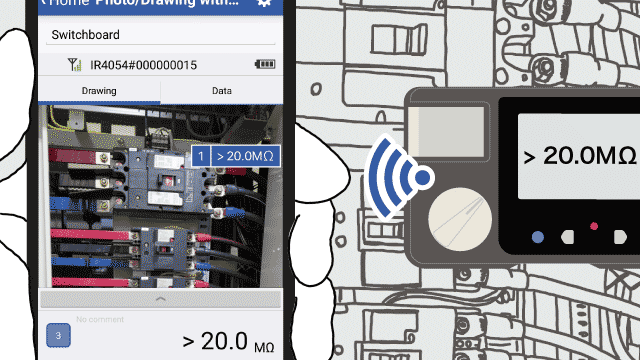

Placer des valeurs mesurées sur une photographie ou une image de dessin

Cette fonction vous permet de placer des valeurs mesurées sur une photographie ou une image sélectionnée par l’utilisateur et d’enregistrer les résultats.
Lorsqu’il s’agit de nombreux emplacements de mesure, par exemple lorsqu’on mesure la résistance d’isolement, il vous permet de créer un rapport tout en effectuant des mesures.

Cette fonction vous permet de regrouper des dessins et des valeurs mesurées.

*En avril 2023, la fonction de mesure des photos/dessins a été rebaptisée fonction de maintenance sur site. Les capacités de la fonction ne changeront pas.

Exemples d’utilisation

Mesures de la résistance de l’isolation effectuées lors des inspections annuelles

Les photos et les dessins du site avec les mesures inscrites dessus deviennent un rapport.

Entretien d’un système d’énergie solaire

Les rapports peuvent être préparés au fur et à mesure que les mesures sont prises.

Rapport instantané et précis sur l’état des défaillances

Plusieurs mesures peuvent être placées sur une même photo.

Regardez par exemple l’utilisation des balises d’article et le placement automatique.

Mesures de la résistance de l’isolation effectuées lors des inspections annuelles
Regroupez facilement les résultats dans un rapport.

Caractéristiques

Tout d’abord, chargez une photographie ou une image de dessin.

Tout d’abord, chargez l’image de la photographie ou du dessin sur laquelle vous souhaitez placer des valeurs mesurées. Il existe trois façons de charger les images :

Prenez une photo.
Prenez une photo de la cible de mesure avec l’appareil photo de votre smartphone ou de votre tablette.
Chargez une image depuis votre photothèque.
Transférez à l’avance une photographie ou un dessin sur votre smartphone ou votre tablette, puis chargez-le.
Utilisez un modèle.
A expliquer plus tard.

L’application peut charger des images BMP, JPG, PNG et PDF d’une résolution maximale de 3 072 × 3 072 pixels.

Taper sur l’image pour placer les valeurs mesurées

Lorsque vous appuyez sur l’image, l’application se tient prête à saisir la valeur mesurée.

Appuyez sur les emplacements que vous souhaitez mesurer.

Lorsque les valeurs mesurées sont envoyées depuis l’instrument via les communications Bluetooth^®, elles seront placées sur l’image.

Il est possible de placer jusqu’à 1 000 valeurs sur une seule image.

Les valeurs mesurées sont placées sur l’image.

Modèles

Parfois, vous devez répéter la même mesure.

Un exemple d’une telle application serait de mesurer la résistance d’isolation d’un panneau de distribution sur une base régulière, comme lors d’une inspection annuelle.

Si vous deviez prendre une photo du panneau de distribution à chaque fois et placer les valeurs sur cette image, vous devriez répéter le même processus chaque année.

Au lieu de cela, vous pouvez créer un modèle en plaçant des points de mesure à l’avance sur une photographie.

Vous pouvez ensuite utiliser ce modèle pour ne plus avoir à prendre la photo et à placer les points de mesure, ce qui vous permet de réaliser le travail en saisissant simplement les valeurs mesurées.

Opération

Manuel d’utilisation de la fonction de maintenance sur le terrain

Spécifications

Nombre de connexions simultanées d’instruments	1
Comment obtenir un dessin	Lancement de l’appareil photo : Prenez une photo à l’aide de l’appareil photo et utilisez-la comme dessin. Sélectionnez dans la bibliothèque : Sélectionnez une image que vous avez enregistrée sur votre appareil. Formats d’image : Bitmap (BMP), JPEG (JPG), PNG, PDF Taille maximale de l’image : 3072px &times ; 3072px Modèle : Sélectionnez parmi les modèles enregistrés.
Modèles	Dessins sur lesquels les points de mesure ont été placés Nombre qui peut être créé : 10
Valeurs mesurées	Intervalle de rafraîchissement de l’affichage : Environ 1 s. Nombre maximal de canaux affichés 1 canal Appuyez sur le bouton [Measure] ou sur le bouton [HOLD] de l’instrument pour finaliser la valeur mesurée.
Points mesurés	Touchez le dessin pour générer un point de mesure. Couleur de l’affichage : Rouge : Valeur mesurée non enregistrée ; Vert : Valeur mesurée enregistrée Nombre maximum de points : 1000 points Mouvement Touchez et maintenez le doigt appuyé pour vous déplacer.
Zoomer et dézoomer sur un dessin	Faites un zoom avant et arrière en pinçant. De 1× à 20×
Mode d’entrée manuel	Saisissez les valeurs mesurées en utilisant le clavier numérique au lieu d’un instrument. Valeurs mesurées : 0,00 à 999999,00, avec jusqu’à 2 décimales Unité : Jusqu’à 6 caractères Préfixe d’unité : Choisissez parmi 9 types : f ( $10^{-15}$ ) ~ T ( $10^{12}$ )
Autres fonctionnalités	Sélection de l’instrument : Changez l’instrument connecté. Modifier les informations sur l’équipement de travail : Rééditer les informations sur le travail. Ré-acquérir le dessin : Modifier le dessin. Choisissez de conserver ou de supprimer les points de mesure. Mode sombre : Assombrissez l’écran de votre appareil avant d’enregistrer les valeurs mesurées (pour réduire l’effet du rétroéclairage de votre appareil lors de la mesure de l’éclairement). Mesure continue : L’application se concentre automatiquement sur le point de mesure suivant après avoir enregistré une valeur mesurée. Sélection de l’affichage de la valeur mesurée : Commutation entre "nombre et valeur mesurée", "valeur mesurée uniquement" et "nombre uniquement". Faire tourner le dessin dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre : Faire pivoter le dessin. Les coordonnées des points de mesure sont conservées. Modifier la taille des valeurs mesurées : Modifier la taille d’affichage des points de mesure.
