MR6000, MR6000-01 メモリハイコーダ
- モニター機能
- 本体ファーム対応バージョン：V3.11以上
- 非対応項目：数値演算、リアルタイム波形演算、波形演算、FFT演算
- コンソール機能
- 本体ファーム対応バージョン：V3.11以上
- ドライブ機能
- 本体ファーム対応バージョン：V3.11以上
- HOK対応ファイル：バイナリ波形ファイル（.MEM）
- イベントファイル：バイナリ波形ファイル（.MEM）
- 計測器データファイル取得自動設定機能：対応、設定は表1を参照
- DHCP：対応
- 自動測定開始機能：非対応
- 自動時刻合わせ機能：対応
- 時刻合わせタイミング
- 強制時刻合わせ（1日1回）：指定時間（測定停止/再開を伴う）
- 時刻合わせタイミング
- 計測器データファイル取得条件
- 測定終了時（リアルタイム保存は非対応）
- 計測器本体SDカード内のファイルの扱い
自動保存機能を利用し、直接ゲートウェイにFTP送信されるため、本体SDカードには保存されない。ただし、FTP送信失敗時は本体SDカードにバックアップ保存される。
表1. 計測器設定項目
| 項目 | デフォルト値 | 設定不可値 |
|---|---|---|
| 保存先 | FTP送信 | デフォルト値で固定 |
| 波形保存 | ON | |
| 保存種類 | バイナリ波形 | |
| 保存方法 | 削除保存 | |
| ファイル分割 | 64 MB | OFF |
| FTP送信失敗時のバックアップ先 | SD | |
| 保存ファイル名 | AUTO | デフォルト値で固定 |
表2. 動作確認済みユニット一覧
| 形名 | 品名 |
|---|---|
| U8969 | ストレインユニット |
| U8974 | 高圧ユニット |
| U8975 | 4ch アナログユニット |
| U8976 | 高速アナログユニット |
| U8977 | 3CH 電流ユニット |
| U8978 | 4CH アナログユニット |
| MR8990 | デジタルボルトメータユニット |
| 8966 | アナログユニット |
| 8967 | 温度ユニット |
| 8968 | 高分解能ユニット |
| 8970 | 周波数ユニット |
| 8971 | 電流ユニット |
| 8972 | DC/RMSユニット |
| 8973 | ロジックユニット |
計測器の通信設定
以下に計測器本体の通信設定方法を説明します。 詳細は各計測器の取扱説明書をご覧ください。
- [PCの設定を開く]をタップする
イーサネットの設定画面が開きます。 - [アダプターのオプションを変更する]をタップする

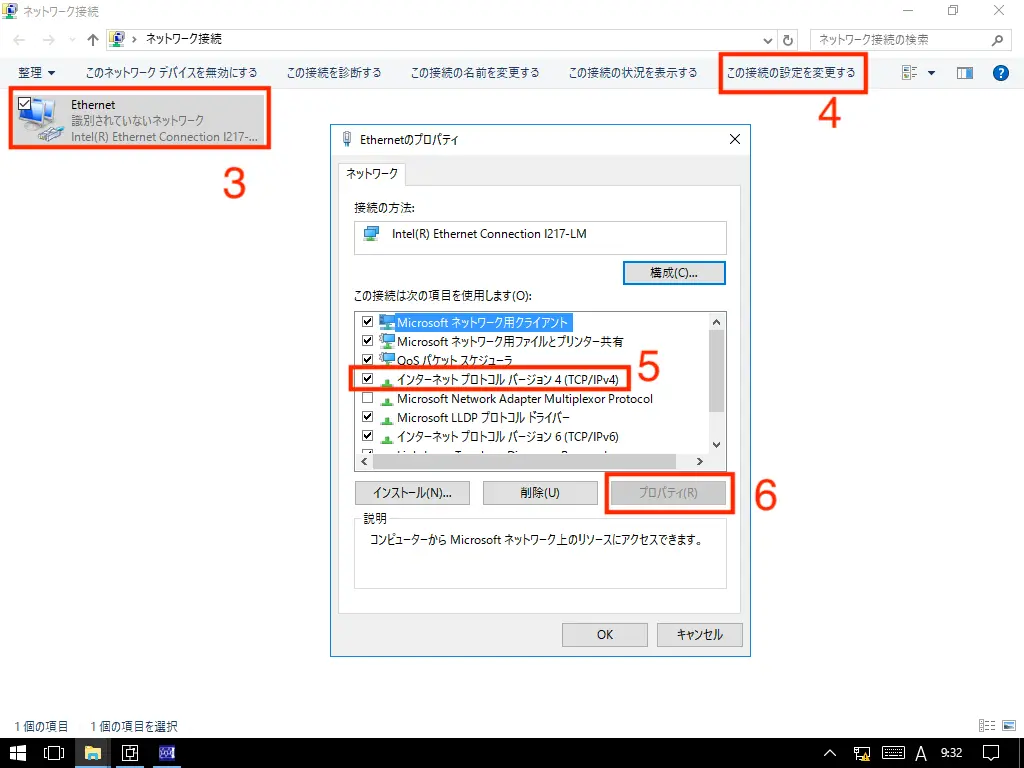

[ネットワーク接続]ウインドウが開きます。 - [Ethernet]をタップする
- [この接続の設定を変更する]をタップする [Ethernetのプロパティ]が開きます。
- [インターネット プロトコル バージョン4(TCP/IPv4)]をタップする
- [プロパティ]をタップする
- [IPアドレスを自動的に取得する]をタップする
- [OK]をタップする
- [Ethernetのプロパティ]ウインドウの[OK]をタップして閉じる
- [ネットワーク接続]の[×]（[閉じる]ボタン）をタップして閉じる
- タスクバーのアイコンをタップして、Recorderの[通信]画面に戻る
