PQ3198 電源品質アナライザ

• モニター機能
  • 本体ファーム対応バージョン：V2.00以上
  • 非対応項目：中間高調波、統計値チャネル
• コンソール機能
  • 本体ファーム対応バージョン：V2.00以上
• ドライブ機能
  • 本体ファーム対応バージョン：V2.00以上
  • HOK対応ファイル：PQAデータフォルダー
  • イベントファイル：イベントファイル（.EVT）
  • 計測器データファイル取得自動設定機能：対応、設定は表1を参照
• DHCP：非対応
• 自動測定開始機能：対応
• 自動時刻合わせ機能：対応
  • 時刻合わせタイミング
    • 自動測定開始時
    • 強制時刻合わせ（1日1回）：指定時間（測定停止/再開を伴わない） ただし、以下の場合は時刻合わせ時に測定停止を伴う。
      • イベントIN, KEEP, OUT 状態のいずれか、あるいは変動データを保存中のとき。
      • インターバル保存時間が、150/180Cycle のいずれかの設定になっている。
      • 現在時刻から1分を超える時刻の変更時。
• 計測器データファイル取得条件
  • 毎日00:00
  • 測定停止時
  • 測定リスタート時
  • 時系列ファイルサイズが20 MBに達したとき
• 計測器本体SDカード内のファイルの扱い
  いったん本体SDに保存された後、自動でゲートウェイにFTP送信される。FTP送信成功後、ファイルは削除されるため、本体SDにはファイルは残らない。FTP送信失敗時は本体SDカード内にファイルが保存されたままとなる。

表1. 計測器設定項目

実時間制御が「時刻指定」、繰り返し記録が「OFF」の場合のみ、記録時間に関する設定を上書きしない。

計測器の通信設定

以下に計測器本体の通信設定方法を説明します。 詳細は各計測器の取扱説明書をご覧ください。

1. SYSTEMキーを押し、DF1キーを（何度か）押し、[メイン設定]を選択する
   F4キーを押し、[LAN]を選択する
   LAN設定画面が開きます。

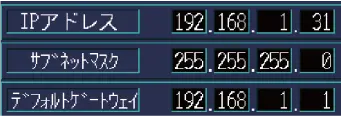

2. IPアドレスを設定する
   192.168.1.2から192.168.1.100までの間のいずれかで、他の計測器と重複しないように設定します。
   初期設定※ を使用する場合、設定する必要はありません。
   ※ 初期設定：IPアドレス 192.168.1.31
   サブネットマスク 255.255.255.0
   デフォルトゲートウェイ 192.168.1.1
