Vinculación de los valores medidos con una imagen

La función "Foto/dibujo con valores" permite vincular los valores medidos con ubicaciones en una fotografía o imagen (en formato BMP, JPG o PNG). También puede registrar ubicaciones de medición en un dibujo u otra imagen de antemano como plantilla.

Preparación para la medición

1

Pulse [Foto/Dibujo con valores] en la pantalla de inicio.

2

Elija la imagen que desea utilizar.

・Imágenes guardadas en tu dispositivo ([Biblioteca de imágenes])
・Una imagen tomada con la cámara ([Cámara])
・Una plantilla previamente registrada ([Plantilla])
Para obtener más información sobre las plantillas, consulte "Uso de plantillas".

Uso de plantillas

3

Introduzca la información de trabajo y pulse [OK].

Realización de mediciones

1

Elija un instrumento o el [Modo de entrada manual] en la pantalla [Seleccionar un instrumento].

2

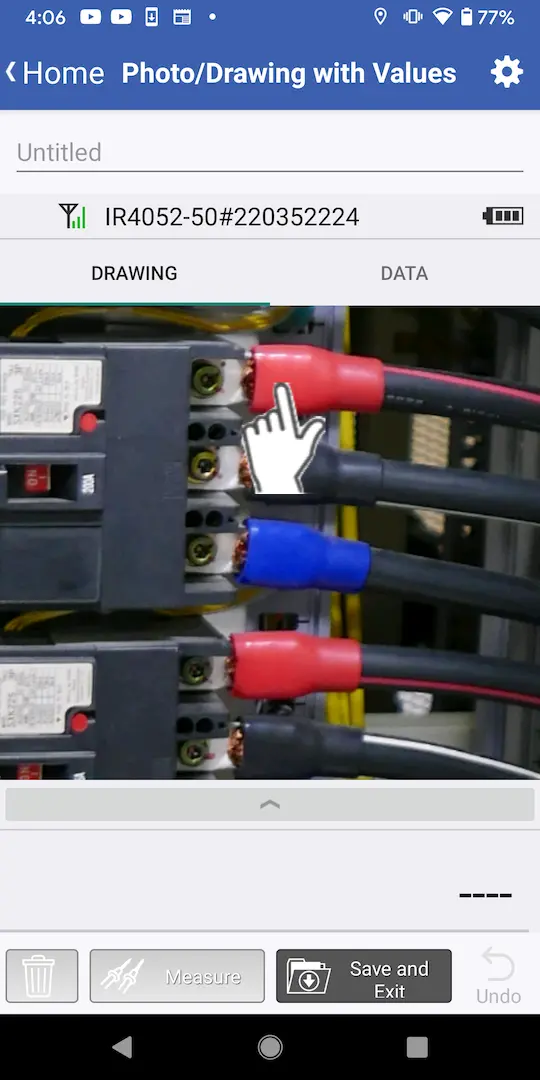

Cuando aparezca la imagen elegida, pulse el lugar de medición.

Si ha cargado una plantilla, no podrá añadir lugares de medición.

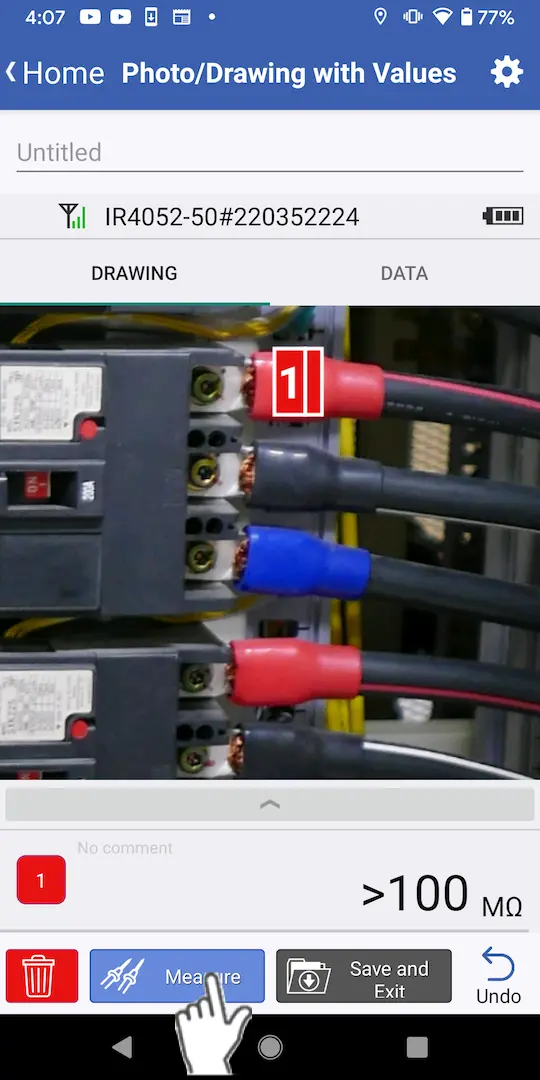

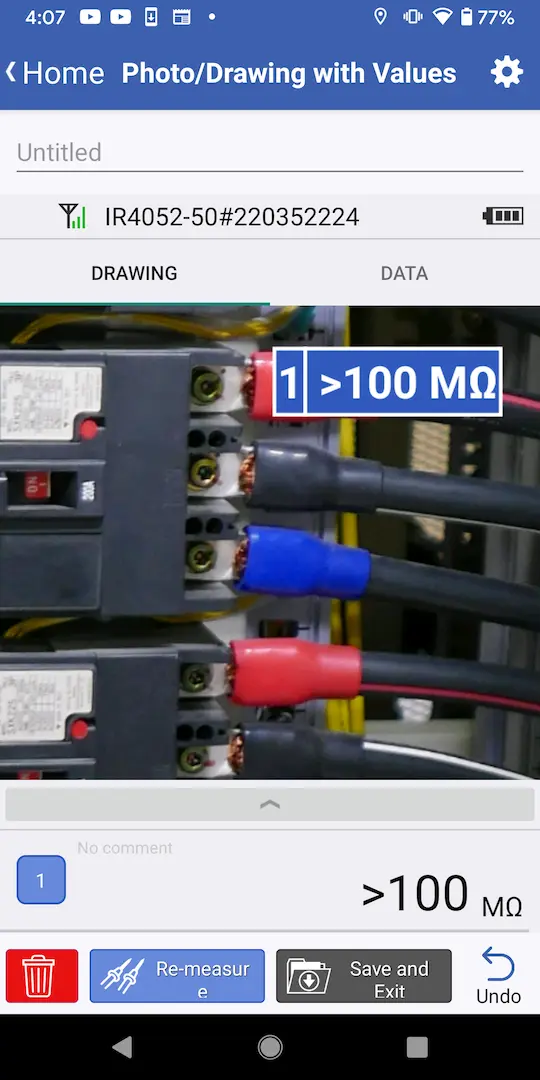

Si eliges un instrumento

Si elige la medición manual

2-1

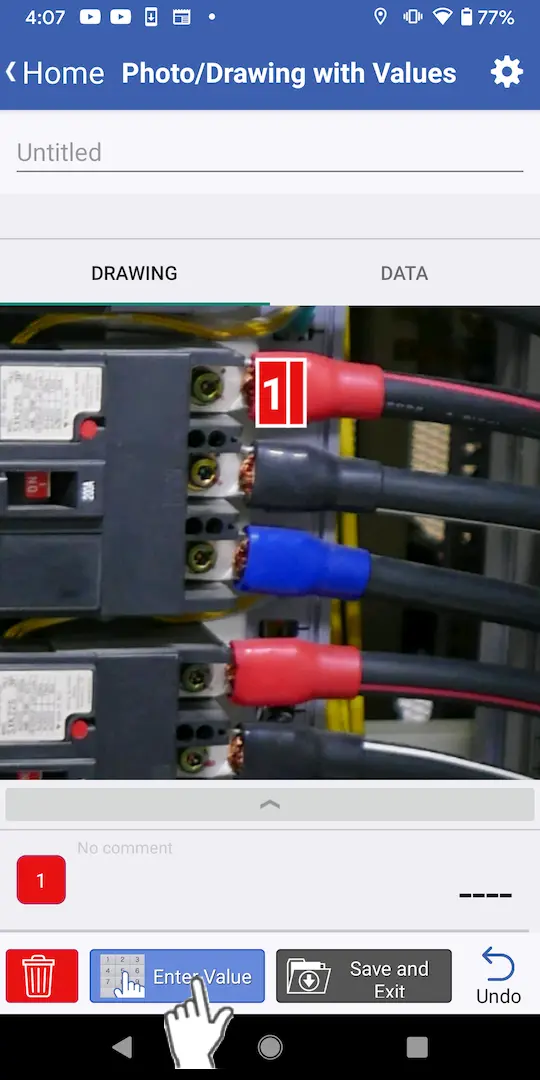

Pulse el botón [Introducir valor ].

2-2

Pulse los campos de valor y unidad e introduzca los valores deseados.

Puede elegir la unidad complementaria de la lista.

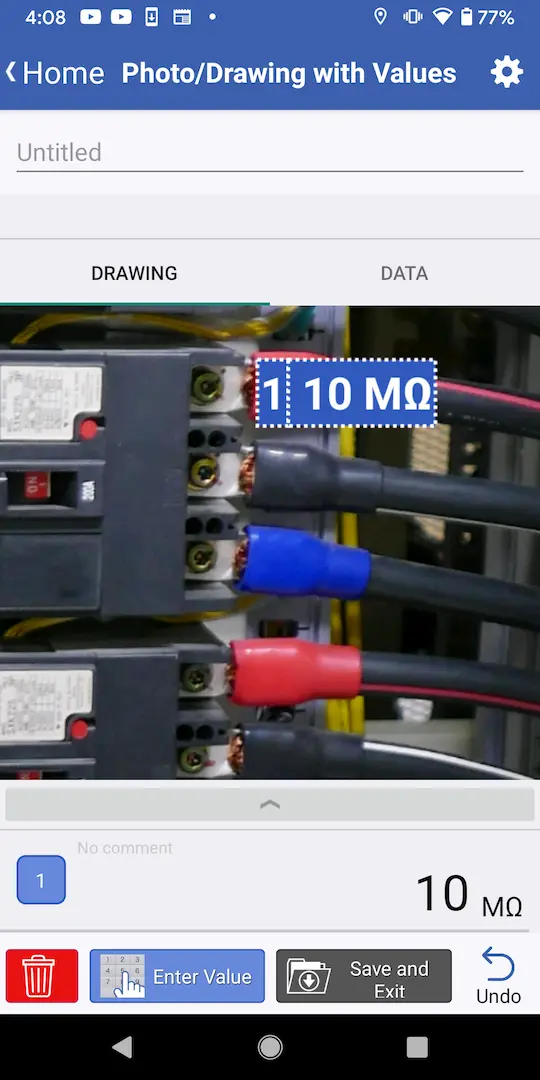

2-3

Una vez introducidos los valores deseados, pulse [OK].

El valor medido se guardará.

Eliminación de datos

1

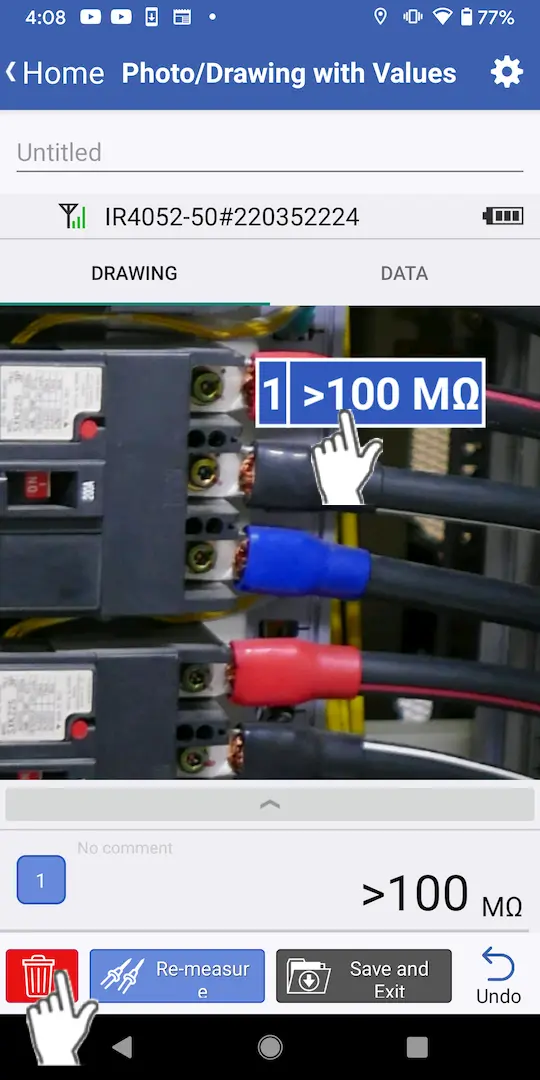

Seleccione los datos de medición que desea eliminar y pulse el botón [Eliminar].

Si ha cargado una plantilla, no podrá eliminar los lugares de medición.
Puede tocar el botón [Deshacer] para deshacer la última operación.

Valores de reaseguro

1

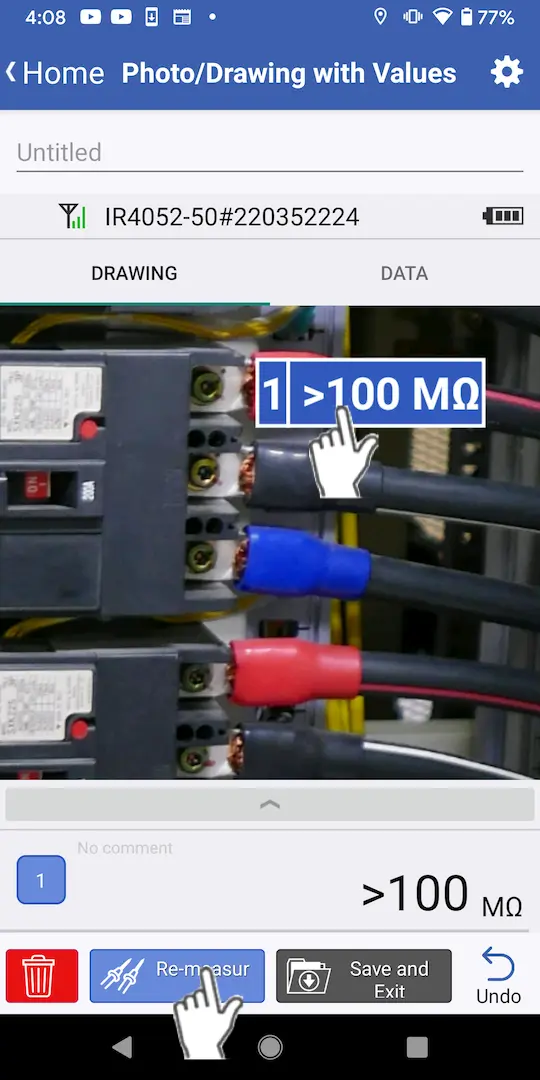

Seleccione los datos de medición que desea volver a medir y pulse el botón [Volver a medir].

2

Cuando aparezca el cuadro de diálogo de confirmación, pulse [Sí].

Medición del ahorro

1

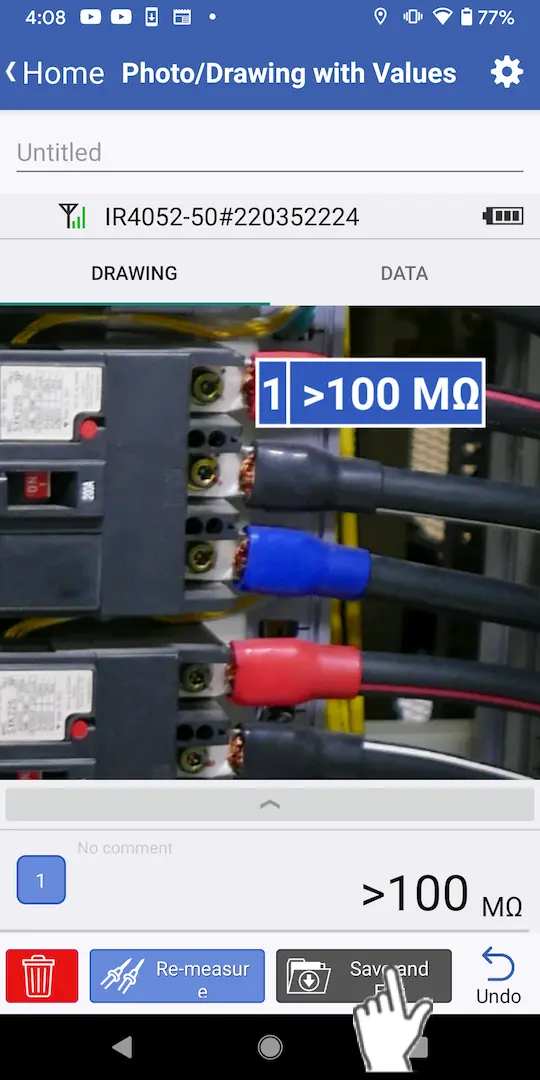

Para guardar los valores, pulse el botón [Guardar y salir].

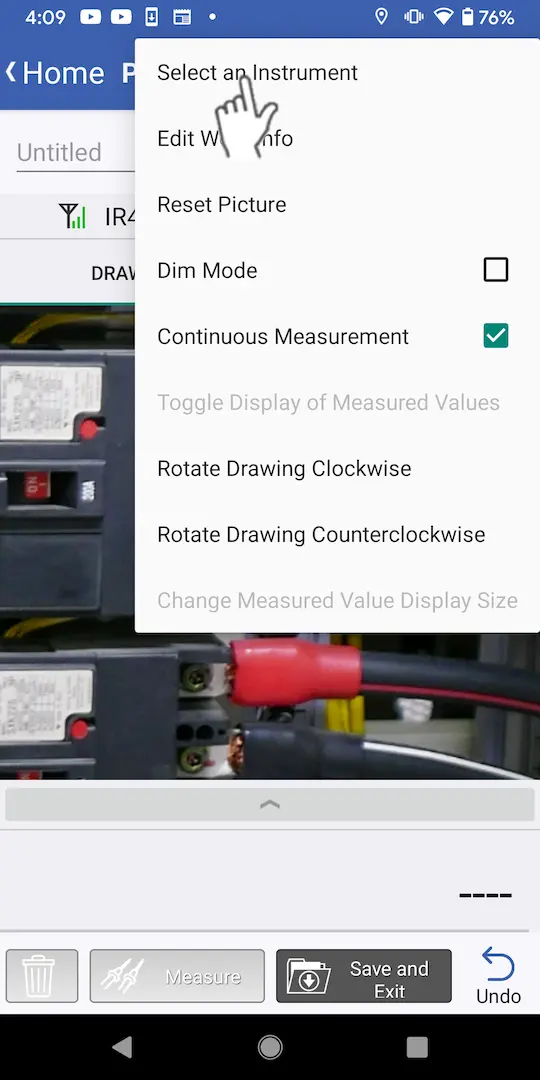

Instrumentos de conmutación
