Guardar fotos con los valores medidos
Utilizar el modo cámara
1
Toque el icono blanco de la cámara en la parte superior derecha de la pantalla de medición.
En la pantalla de medición (en modo cámara), la funcionalidad es la misma que en la pantalla de medición normal, excepto cuando se ha desactivado el guardado automático en el instrumento.
Retención de valores y cancelación de la operación de retención en el instrumento a distancia
1
Pulse el botón [Hold] ([Cancelar Hold]).
2
Se enviará una orden de "retención" (o "cancelación de retención") a los instrumentos con marcas de verificación verdes, y los instrumentos receptores mantendrán su valor (o cancelarán su estado de retención).
Esta función no está disponible para algunos instrumentos.
3
La etiqueta del botón cambiará a [Holding] mientras se envía el comando "hold", y no podrá utilizar los botones de la pantalla.
4
Si alguno de los instrumentos con marcas de verificación verdes no puede mantener su valor (o cancelar su estado de retención), aparecerá un mensaje de advertencia.
Para mantener el valor (o cancelar el estado de retención) en ese instrumento, opere el instrumento directamente.
Iniciar la cámara
Si todos los instrumentos están en estado de espera
1

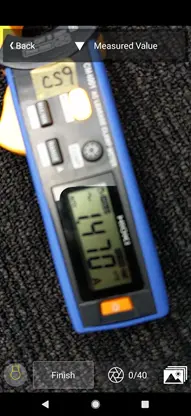

Toque el icono "lanzar cámara" en la parte inferior de la pantalla de medición (modo cámara).
Una vez que todos los instrumentos con marcas de verificación verdes hayan mantenido sus valores, se guardarán los valores medidos (con marcas de verificación verdes) y se iniciará la pantalla de la cámara.
Si algún instrumento no puede mantener su valor
1
Si alguno de los instrumentos con marcas de verificación verdes no puede mantener su valor (o cancelar su estado de retención), aparecerá un mensaje de advertencia.
2
Pulse [Sí] para guardar los valores medidos que se han adquirido automáticamente hasta ese momento e iniciar la pantalla de la cámara.
Dado que los valores no se conservan, los valores medidos guardados pueden diferir de los valores medidos mostrados por los instrumentos.
Tomar y guardar fotografías
1

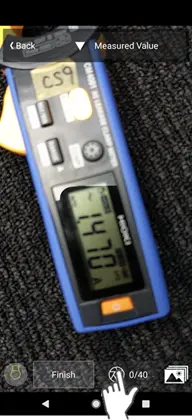

Una vez iniciada la pantalla de la cámara, puedes tomar fotografías con el botón [Tomar foto] situado en la parte inferior de la pantalla.
Puede tomar hasta 40 fotografías antes de finalizar una sesión de medición estándar.
2

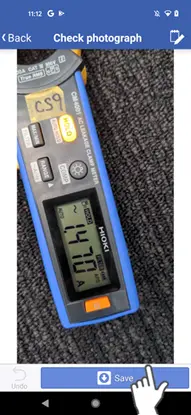

Una vez que hayas comprobado que las fotografías que has tomado no presentan problemas, puedes guardarlas con el botón [Guardar].
Guardar los valores medidos y las fotografías
1

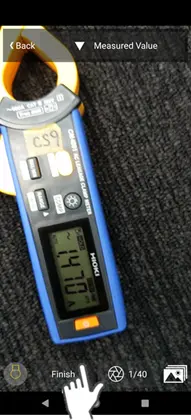

Una vez que haya terminado de tomar las fotografías, pulse el botón [Hecho].
2

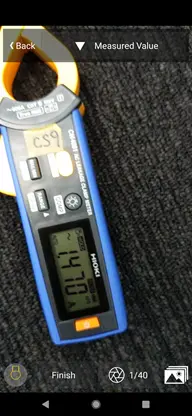

Pulse [OK] para guardar los valores medidos y las fotografías.
Comprobación de los valores medidos guardados y de las fotografías
1

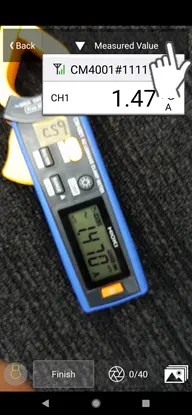

Puede revisar una lista de los valores medidos que se guardaron cuando se inició la pantalla de la cámara utilizando el menú desplegable en la parte superior de la pantalla de la cámara.
2

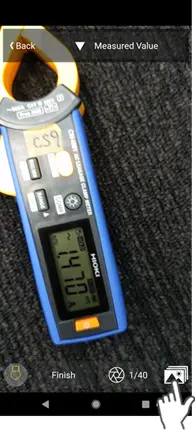

También puedes tocar el icono del álbum en la parte inferior derecha de la pantalla para revisar las mediciones y fotografías guardadas.
Volver atrás sin guardar los valores medidos o las fotografías
1
Pulse el botón [Atrás] en la parte superior izquierda de la pantalla.
2
Pulse [Sí] para volver a la pantalla de medición (modo cámara) sin guardar los valores medidos ni las fotografías.
