Registrar los valores medidos
Puede registrar los valores medidos que se almacenan en la memoria interna del comprobador de baterías.
Una vez que se pulsa "Start", todos los datos medidos se registran con sólo abrir el comprobador de baterías. Y puedes comprobar el resultado de la medición en forma de gráfico o de lista.
1
Toca "Batería" en la pantalla de inicio.
Si no encuentra un instrumento que pueda utilizar la función "Batería", consulte Añadir otros instrumentos de medida para proceder a esta función.
2
Espere hasta 30 segundos hasta que encuentre el instrumento en la pantalla "Seleccionar instrumento" y, a continuación, seleccione aquel con el que desea medir la batería.
Si el instrumento no se ha conectado después de 1 minuto, consulte 「No puedo conectarme a GENNECT Cross」
. Si toca "Iniciar procedimiento sin conexión", la función se inicia sin conexión bluetooth. En este modo, solo están disponibles la función "Tabla de umbrales" del menú de mantenimiento y el menú de ajustes.
. Si toca "Iniciar procedimiento sin conexión", la función se inicia sin conexión bluetooth. En este modo, solo están disponibles la función "Tabla de umbrales" del menú de mantenimiento y el menú de ajustes.
3

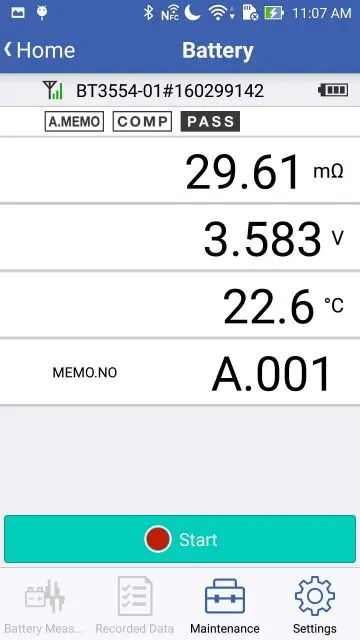

Los valores medidos se muestran aproximadamente cada segundo.
4
La siguiente operación debe realizarse en el propio aparato de medición. Establezca el número de memoria del comprobador de baterías desde el que desea iniciar el registro. Aquí se muestra un ejemplo de ajuste del número de memoria a "A.001".
Para ajustar el número de memoria, es necesario activar la función de memoria.
Consulte el manual de instrucciones de la serie BT3554 para obtener más información sobre la función de memoria.
Consulte el manual de instrucciones de la serie BT3554 para obtener más información sobre la función de memoria.
5
Esta operación también debe realizarse en el propio aparato de medición. Cambie hasta que aparezca su preferencia por "A.HOLD" y "A.MEMO" en el comprobador de baterías. Si utiliza este ajuste, los datos se guardan automáticamente en el comprobador de baterías y en su smartphone/tableta, una vez que se estabilizan los valores medidos.
Consulte el manual de instrucciones de la serie BT3554 para obtener más información sobre la tecla "A HOLD/MEMO" y los ajustes correspondientes.
6

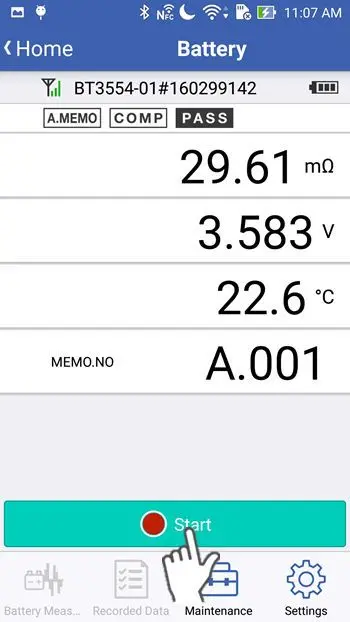

Pulse el botón "Inicio".
7

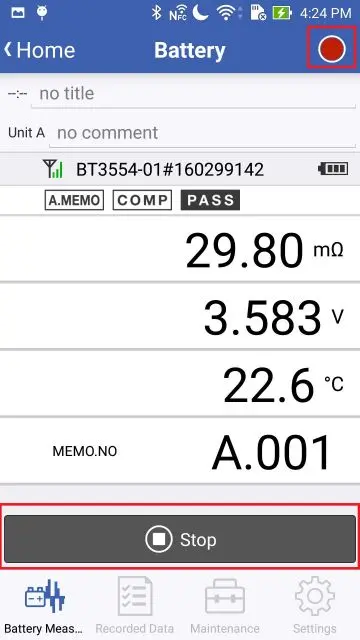

Espere hasta 10 segundos hasta que la aplicación termine la preparación para la grabación. Cuando el botón cambie a "Stop", podrá iniciar la medición con el comprobador de baterías.
Si activa la opción "Importar valor" en el menú de configuración, la aplicación cargará previamente todos los datos de la unidad de memoria única (en este ejemplo, la unidad "A") del comprobador de baterías.
Este ajuste permite mantener los valores medidos sincronizados con la unidad de memoria del comprobador de baterías antes de iniciar la grabación.
La importación de la unidad puede tardar hasta 300 segundos si la unidad contiene el máximo de 500 valores.
Consulte el apartado "Configurar la función de la batería" para obtener más información sobre "Importar valor" en el menú de configuración.
Este ajuste permite mantener los valores medidos sincronizados con la unidad de memoria del comprobador de baterías antes de iniciar la grabación.
La importación de la unidad puede tardar hasta 300 segundos si la unidad contiene el máximo de 500 valores.
Consulte el apartado "Configurar la función de la batería" para obtener más información sobre "Importar valor" en el menú de configuración.
8
Mide los elementos de la batería con el comprobador de baterías. El valor medido que se ha guardado en el comprobador se registra en la aplicación.
9
Pulse "Datos medidos" en el menú y podrá comprobar el resultado de la medición en forma de gráfico o de lista.
10
La pestaña "Gráfico" muestra el resultado en forma de gráfico.
Toque la barra debajo del gráfico, para cambiar el parámetro de la pantalla para mostrar "Resistencia", "Tensión" o "Temperatura".
El número de la barra gráfica corresponde al número de memoria del comprobador de baterías.
Si guarda los datos medidos en el número de memoria "A.005" con el comprobador de baterías, el número de barra gráfica correspondiente es "5".
El número de la barra gráfica corresponde al número de memoria del comprobador de baterías.
Si guarda los datos medidos en el número de memoria "A.005" con el comprobador de baterías, el número de barra gráfica correspondiente es "5".
11
La pestaña "Lista" muestra el resultado en forma de lista.
Toque la barra debajo de la lista, para cambiar el parámetro de la pantalla para mostrar "Todo", "Resistencia", "Tensión" o "Temperatura".
El número de la lista corresponde al número de memoria del comprobador de baterías.
Si guarda los datos medidos en la posición de memoria "A.005" con el comprobador de baterías, el número de lista correspondiente es "005".
El número de la lista corresponde al número de memoria del comprobador de baterías.
Si guarda los datos medidos en la posición de memoria "A.005" con el comprobador de baterías, el número de lista correspondiente es "005".
12
La pestaña "Umbral" muestra en forma de lista el umbral ajustado al valor medido.
Toque la barra debajo de la lista, para cambiar el parámetro de la pantalla para mostrar "Resistencia" o "Tensión".
13
Toque el botón "Stop", para detener la grabación.
Tenga en cuenta que la grabación finaliza automáticamente si se cambia la unidad de memoria porque, o bien se cambia la unidad en el comprobador de baterías, o bien el comprobador de baterías incrementa la unidad.
