Visualización de valores medidos y gráfico
Con esta función, el CM3286-01 puede utilizarse para analizar los armónicos primero a trigésimo de la corriente y la tensión.
Puede confirmar y registrar el nivel de armónicos / contenido / tasa de distorsión armónica total, y el gráfico de armónicos / forma de onda de entrada.
No se garantiza la precisión de los equipos que no sean CM3286-01/CM3286-50
Durante el análisis de armónicos, el "Rotary switch" y la "Key" del CM3286-01 están desactivados. Además, independientemente de la posición del "Interruptor giratorio", se cambia al objetivo de medición seleccionado por esta aplicación.
1

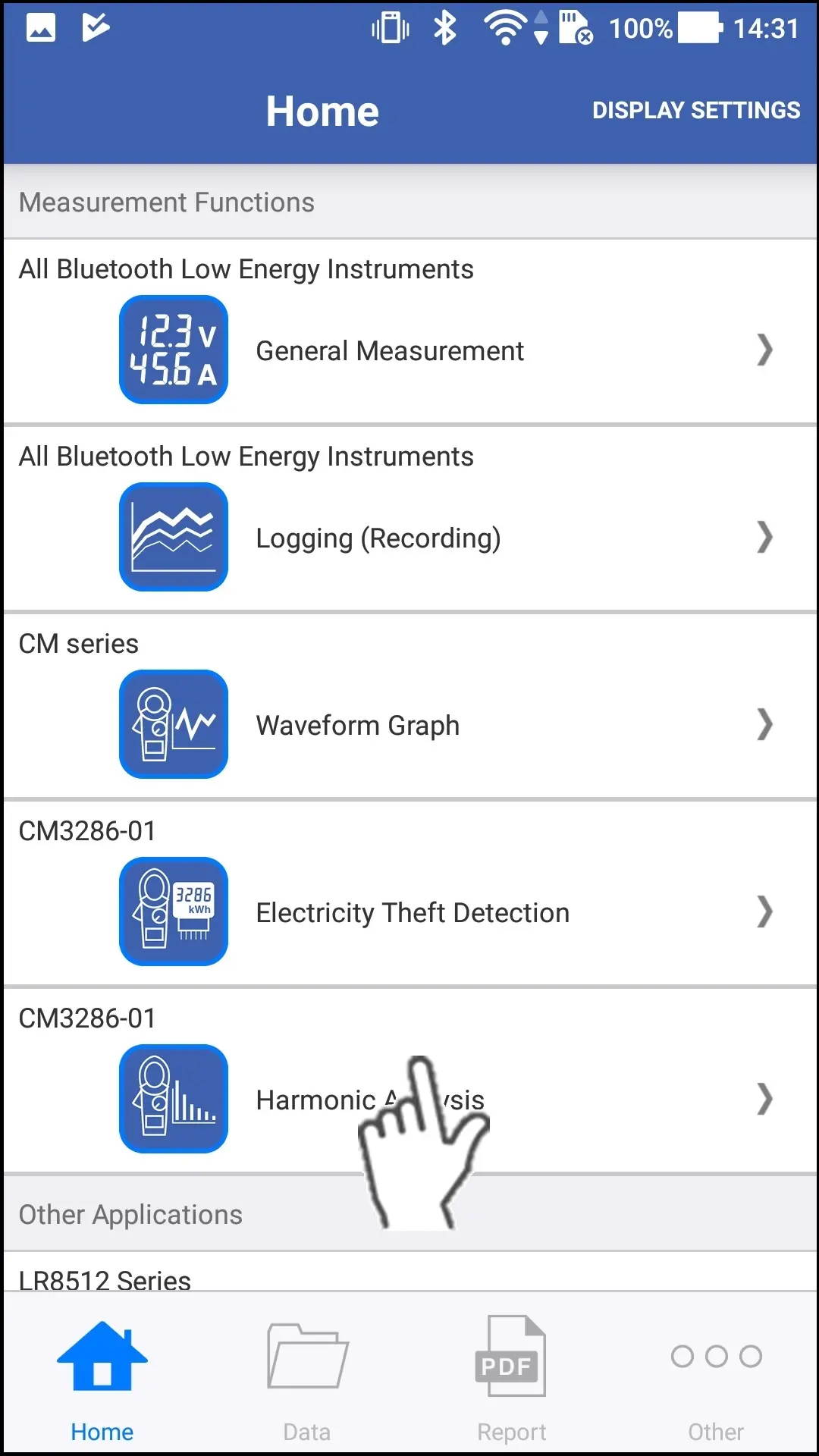

Pulse el "Análisis armónico" en la pantalla de inicio.
Si no puede encontrar un instrumento que pueda utilizar la función "Análisis de armónicos", consulte por adelantado Añadir otros instrumentos de medición.
2

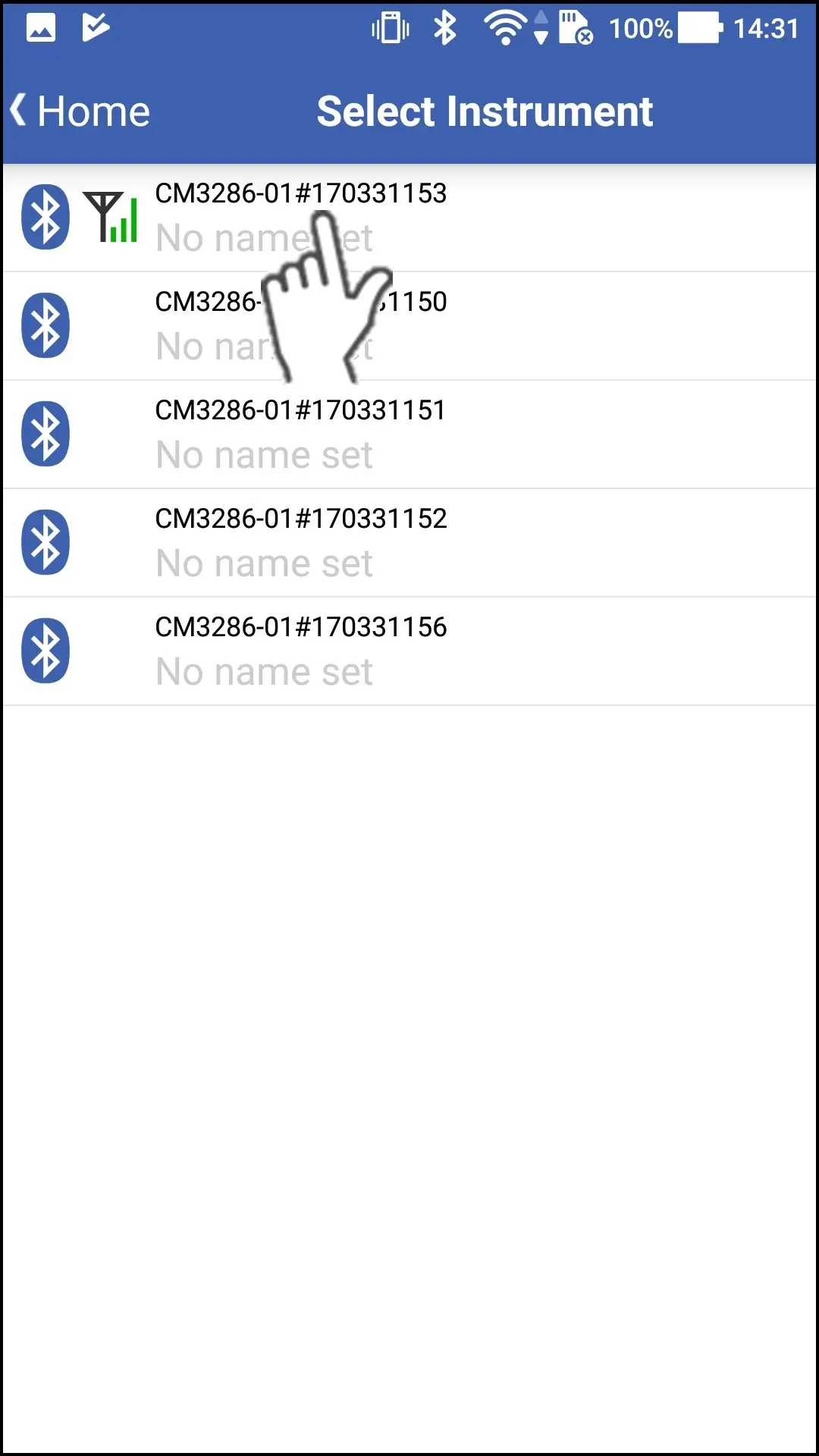

Espere hasta 30 segundos hasta que encuentre el instrumento en la pantalla "Seleccionar instrumento" y, a continuación, seleccione aquel con el que desea supervisar las formas de onda.
Si el instrumento no se ha conectado después de 1 minuto, consulte 「No puedo conectarme a GENNECT Cross」
.
.
3

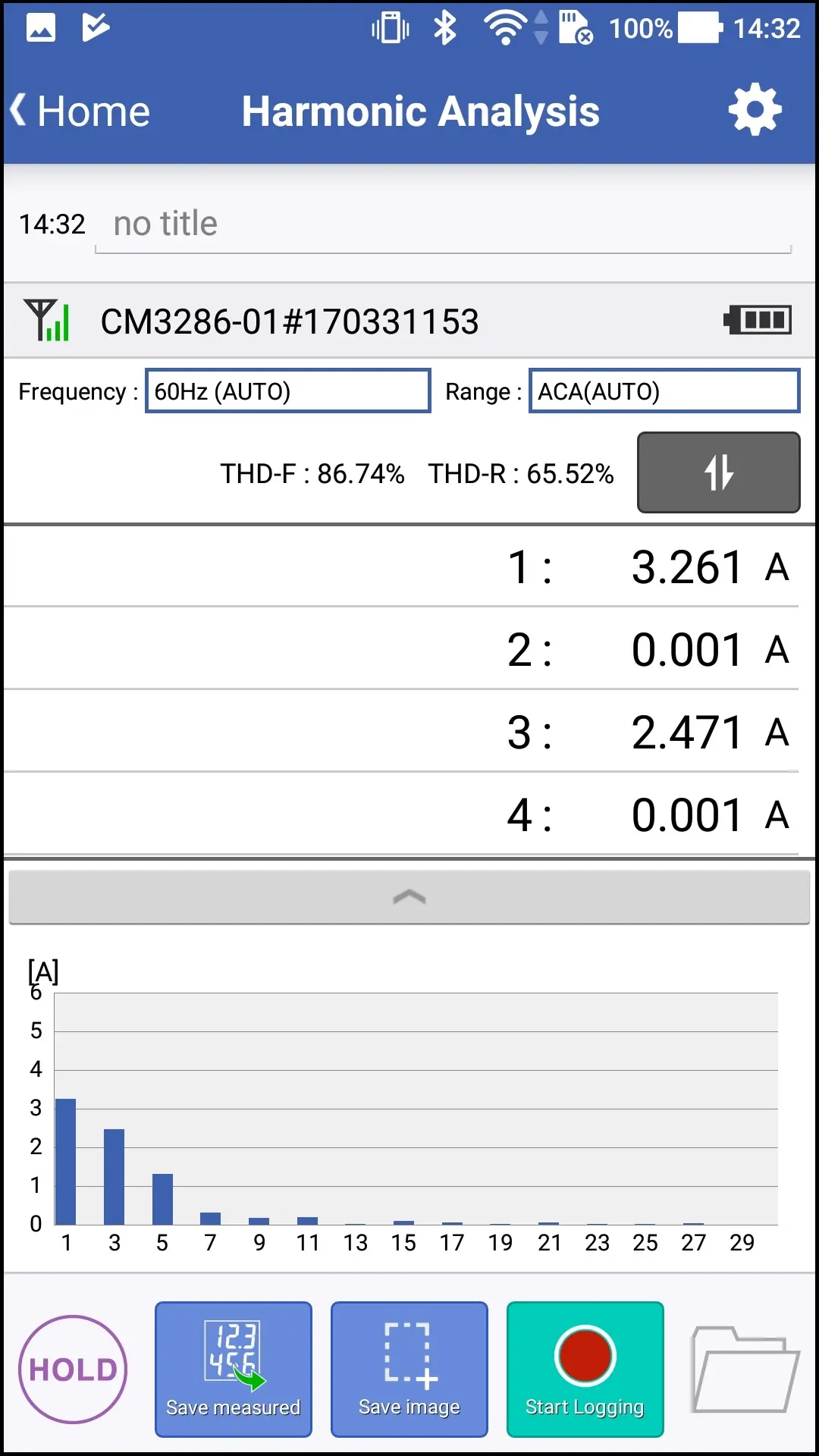

Los valores de medición y el gráfico del análisis de armónicos se muestran a intervalos de tiempo regulares (unos 5 segundos).
Tocando la barra de conmutación del área de visualización, entonces puede cambiar la pantalla como follwos: "Gráfico armónico" → "Lista" → "Lista y gráfico armónico".
Tocando el orden de visualización de la lista, a continuación, puede cambiar la lista como follwos: "Orden descendente de los valores" → "Orden ascendente de Grado".
Si desea cambiar el contenido de la pantalla, como por ejemplo "Quiero mostrar sólo el número impar de la lista", "Quiero mostrar la forma de onda de entrada", entonces por favor refiérase a la Configuración de la Muestra.
Tocando el orden de visualización de la lista, a continuación, puede cambiar la lista como follwos: "Orden descendente de los valores" → "Orden ascendente de Grado".
Si desea cambiar el contenido de la pantalla, como por ejemplo "Quiero mostrar sólo el número impar de la lista", "Quiero mostrar la forma de onda de entrada", entonces por favor refiérase a la Configuración de la Muestra.
4

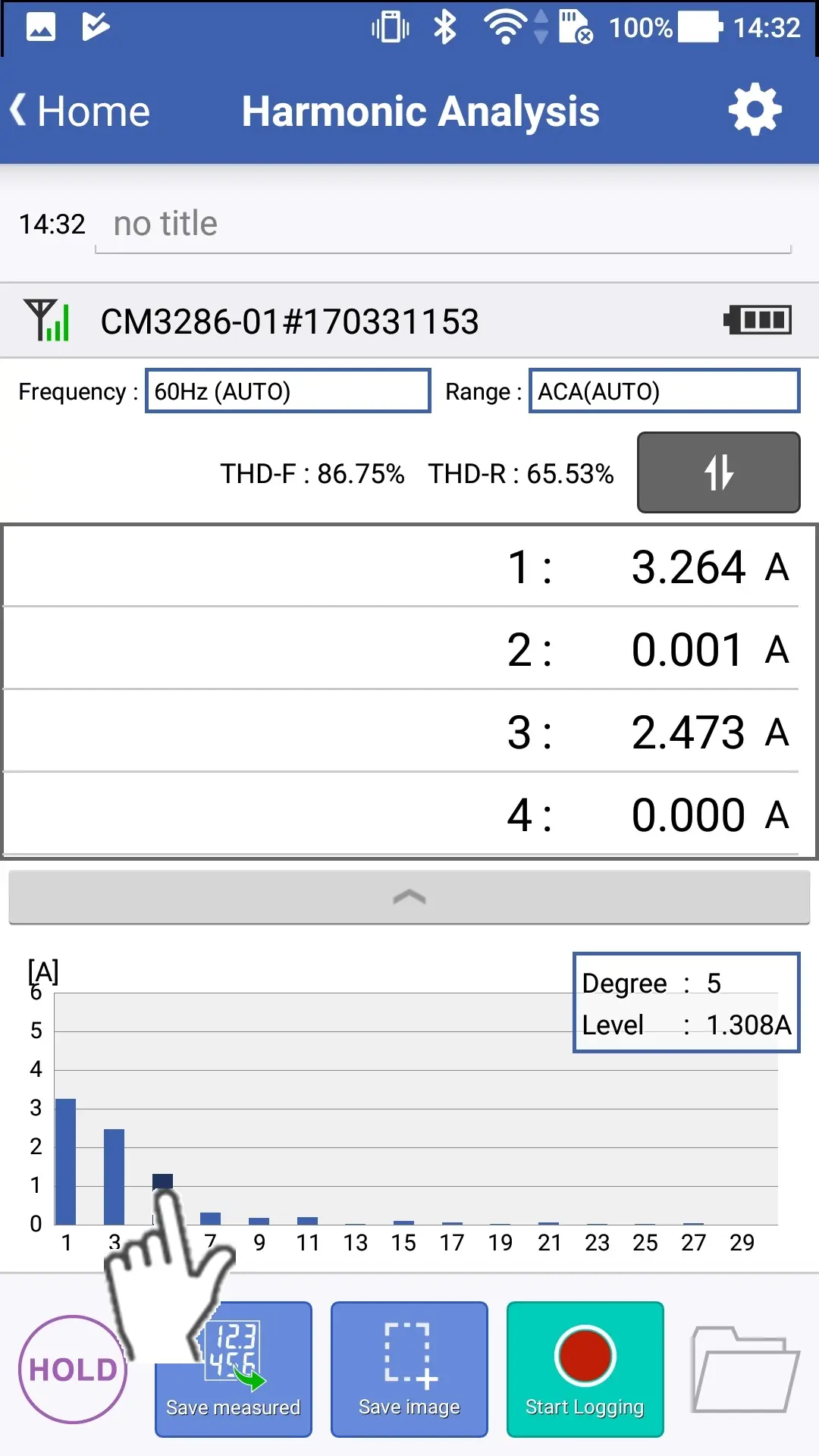

Toca el gráfico con los dedos y podrás ver los valores medidos de ese grado.
5
Puedes tocar el marco azul para cambiar la frecuencia fundamental.
Se puede seleccionar la detección automática de la frecuencia (AUTO), 50 Hz fijos o 60 Hz fijos.
El ajuste por defecto es AUTO.
El ajuste por defecto es AUTO.
6

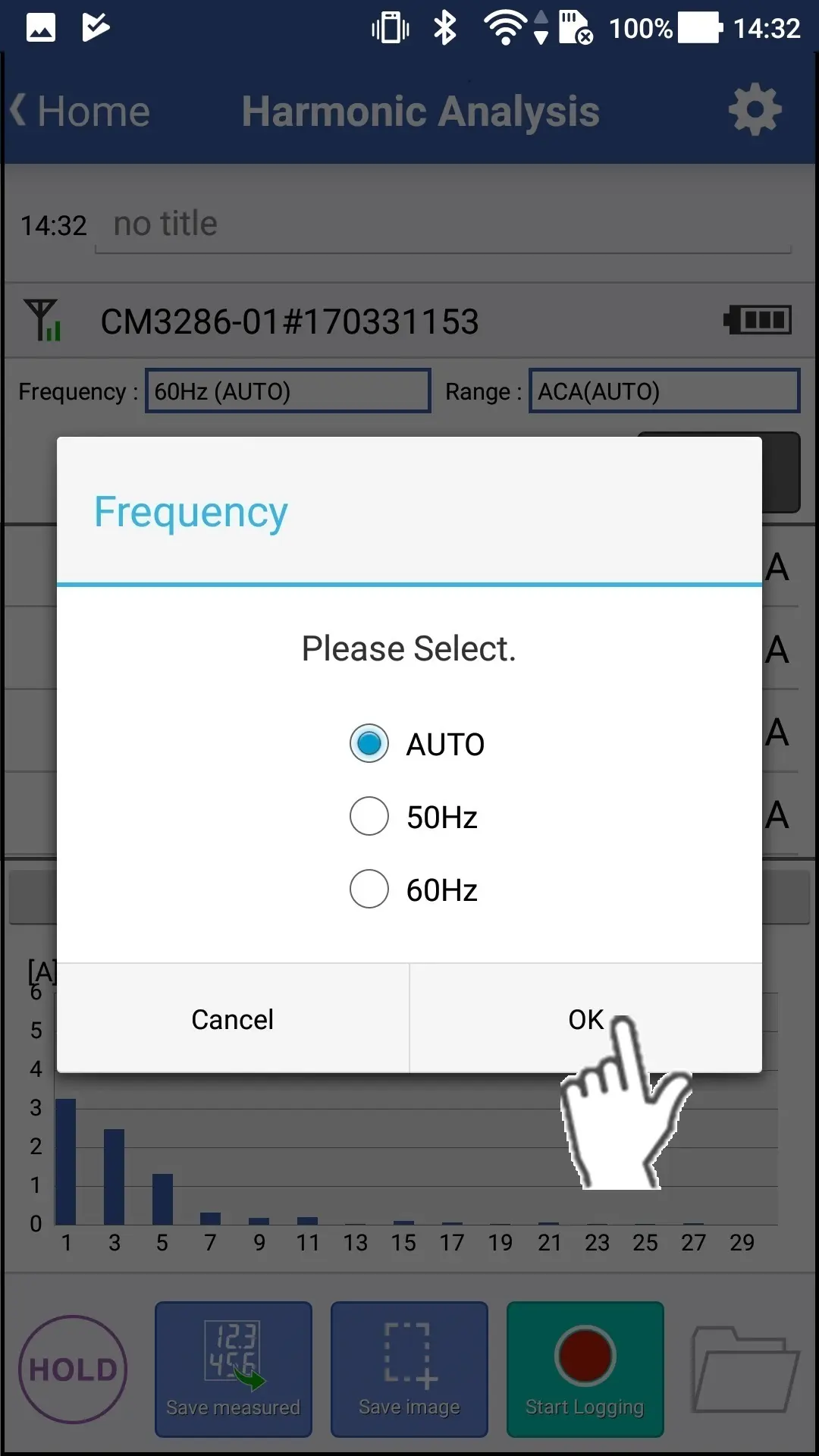

Se muestra el diálogo para ajustar la frecuencia fundamental, así que seleccione la frecuencia y pulse "OK".
7
Puedes tocar el marco azul para cambiar el rango.
El ajuste por defecto es ACA (AUTO).
8
Aparecerá un diálogo para establecer el rango, así que seleccione el rango y pulse "Seleccionar".
