電線のサイズとクランプセンサのサイズ

クランプ電流計のセンサは、電線をはさめなければ、電流を測定できません。センサの口径以上の電線をはさんで、センサが開いていては正しく測定できません。

無理に測定しようとして力を加えますと、クランプ電流計が破損する恐れがあります。

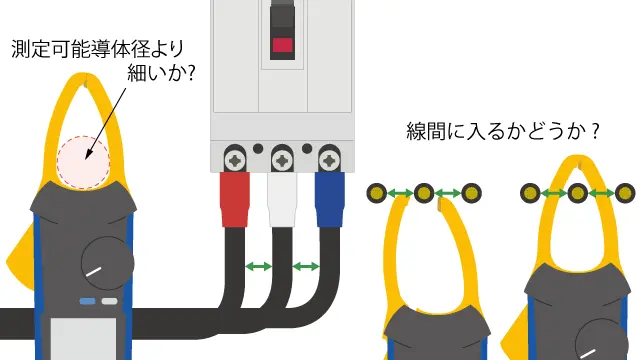

測定したい電線に応じて、次の2点に気をつけて、クランプ電流計を選定しましょう。

クランプセンサの口径が、電線の太さより大きいかどうか?

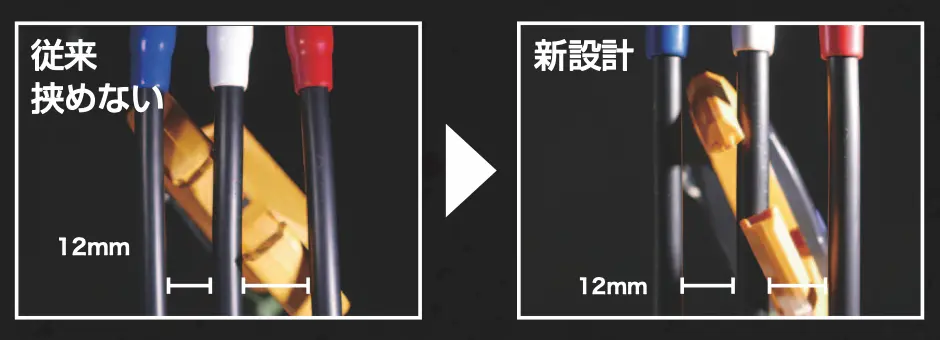

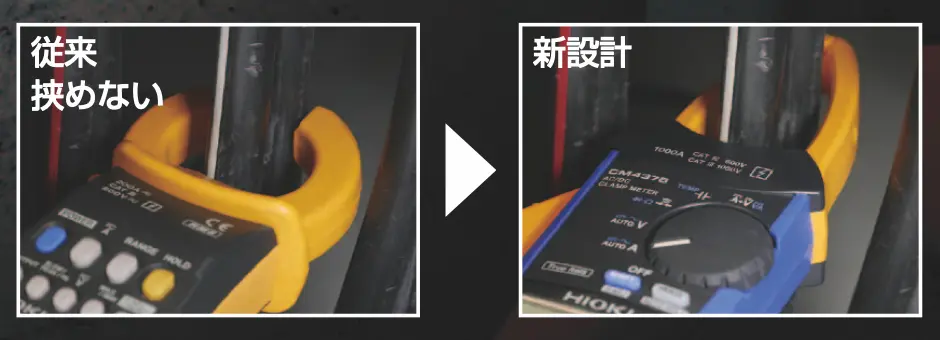

電線間の隙間にクランプセンサが入るかどうか?

クランプセンサの測定可能導体径

クランプセンサがはさむことができる電線の太さは、測定可能導体径という仕様で決められています。測定可能導体径は、はさむことができる最大の導体直径で表しますので、実際の電線の太さがわかりにくいところがあります。

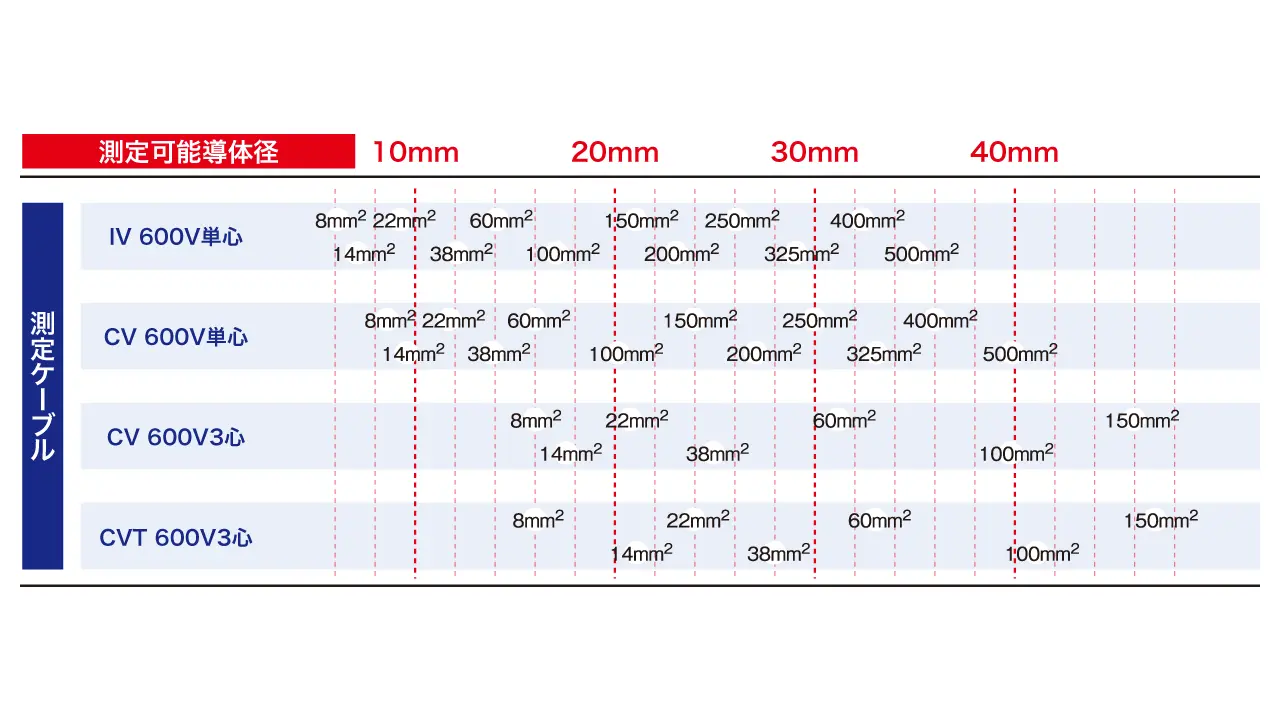

下表の変換表を使えば、導体の直径から、代表的な実際の電線の太さに換算できます。

使用例

例1: 測定可能導体径がφ33mmのクランプ電流計は、400mm2以下のIV600V単芯ケーブルをはさめることがわかります。
例2: 測定可能導体径がφ40mmの漏れ電流用クランプ電流計は、60mm2以下のCVT600V3芯ケーブルをはさめることがわかります。(漏れ電流測定の場合、三相電源の全ての電線をはさむため)
