表示設定を変更する

1

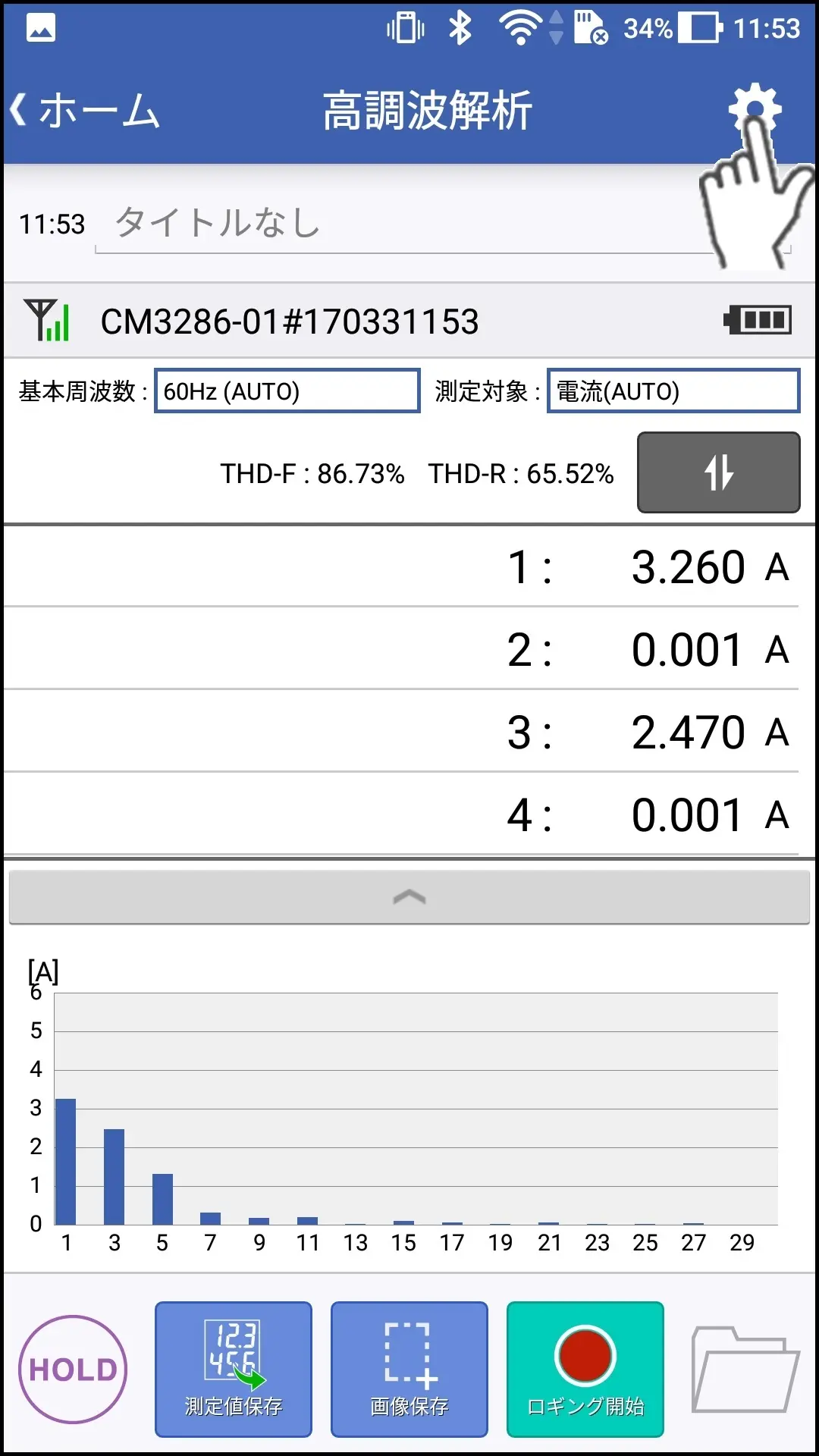

表示設定アイコンをタップすると表示設定画面に遷移します。

2

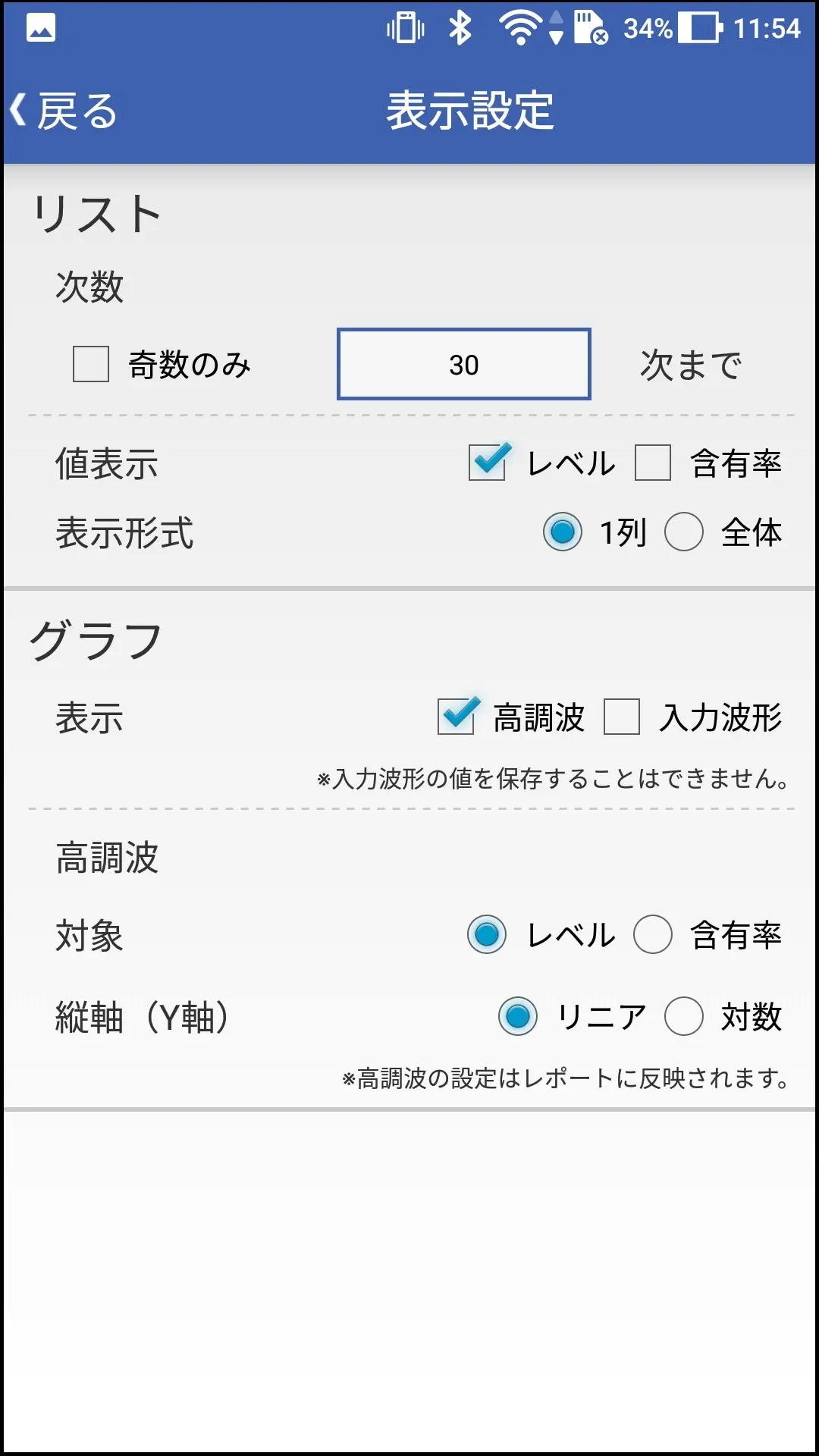

高調波解析の表示設定を変更できます。

「戻る」をタップすると変更された設定が高調波解析画面に反映されます。
※測定中、ロギング中はもちろん、保存したデータもあとで表示を変更することが可能です。

リスト

次数

・奇数のみ：リストに表示する次数を奇数のみにすることができます。
・○次まで：リストに表示する次数の最大値を設定できます（1～30次まで）。設定ダイアログが出現するので最大次数を選択してください。

値表示

リストに表示する値を、「レベル」、「含有率」、「レベル＋含有率」から選択できます。

表示形式

・1列：測定値を一列に並べて表示します。
・全体：測定値を一覧表示します。

グラフ

表示

表示するグラフの種類を変更できます。
高調波のみ、入力波形のみ、高調波と入力波形の3パターンから選択できます。
※入力波形の値は保存することができません。

高調波 対象

高調波グラフの対象を選択することができます。
レベルもしくは含有率のどちらか一方を選択できます。

高調波 縦軸（Y軸）

高調波グラフの縦軸のスケールを選択することができます。
リニアもしくは対数のどちらか一方を選択できます。
※高調波の設定はレポートに反映されます。
