グラフの表示形式を変える

1

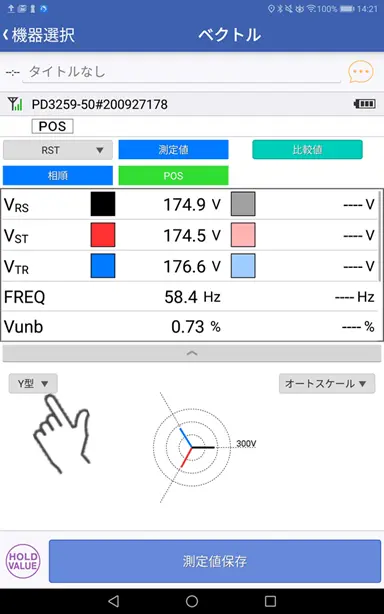

Y型（△型）ボタンをタップします。

2

変えたい形式を選択すると、グラフの表示形式が変わります。

Y型形式の特徴

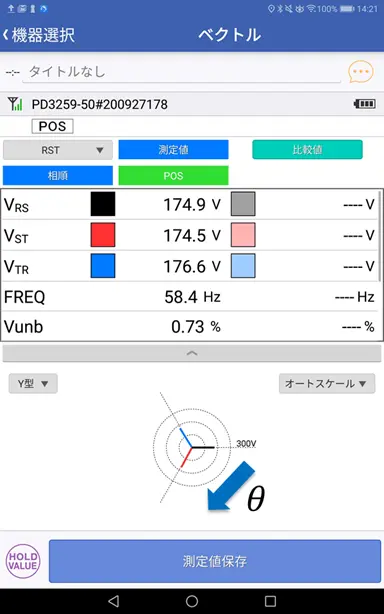

各線間電圧値と基準（R-S）からの位相のずれが極座標形式で表示されます。
反時計回りの方向が位相のずれが大きくなる方向です。

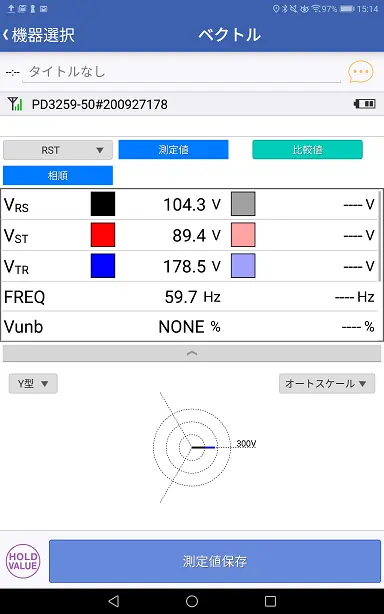

位相が大きくずれている場合は、以下のように表示されます。

△型形式の特徴

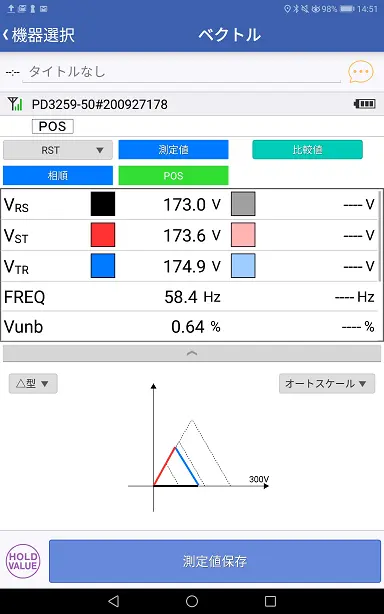

各線間電圧値と基準（R-S）からの位相のずれが三角形の形式で表示されます。 電圧値や位相にずれがない場合、正三角形が表示されます。

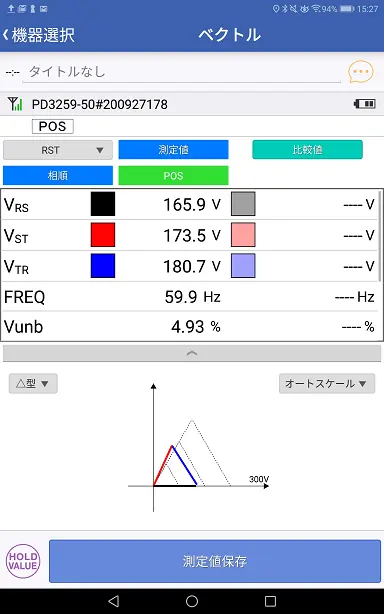

電圧値や位相にずれがある場合、歪んだ三角形が表示されます。

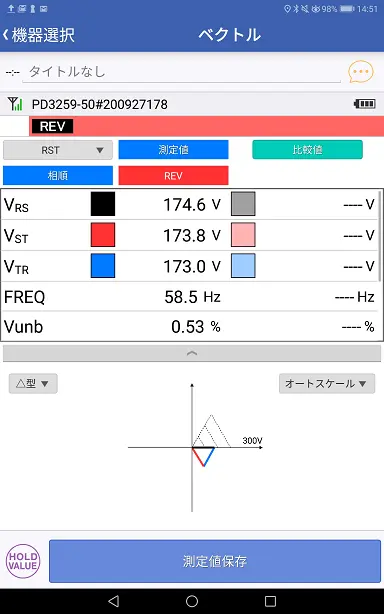

正相の場合は、通常の三角形で表示され、逆相の場合は、逆三角形で表示されます。

位相が大きくずれている場合は、以下のように表示されます。
