測定値を記録する

バッテリテスタのメモリに保存した測定値を記録します。
記録を開始すると、バッテリテスタの操作だけで測定値がスマートフォン/タブレットに記録されます。また、記録中の測定値をリストまたはグラフで確認できます。

1
ホーム画面から、「バッテリ」をタップします。
※バッテリに対応した計測器が登録されていないときは、あらかじめ計測器を追加してください。
2
機器選択画面でしばらく(約5~30秒程度)待つと計測器が接続されますので、バッテリ測定したい計測器を1台選択します。
※1分以上待ってもつながらないときは 「GENNECT Crossに接続できません」を参照してください。
※「オフラインでスタート」をタップして開始すると、バッテリテスタとの通信はできません。しきい値テーブルの編集や、バッテリ機能の設定のみ行えます。
3

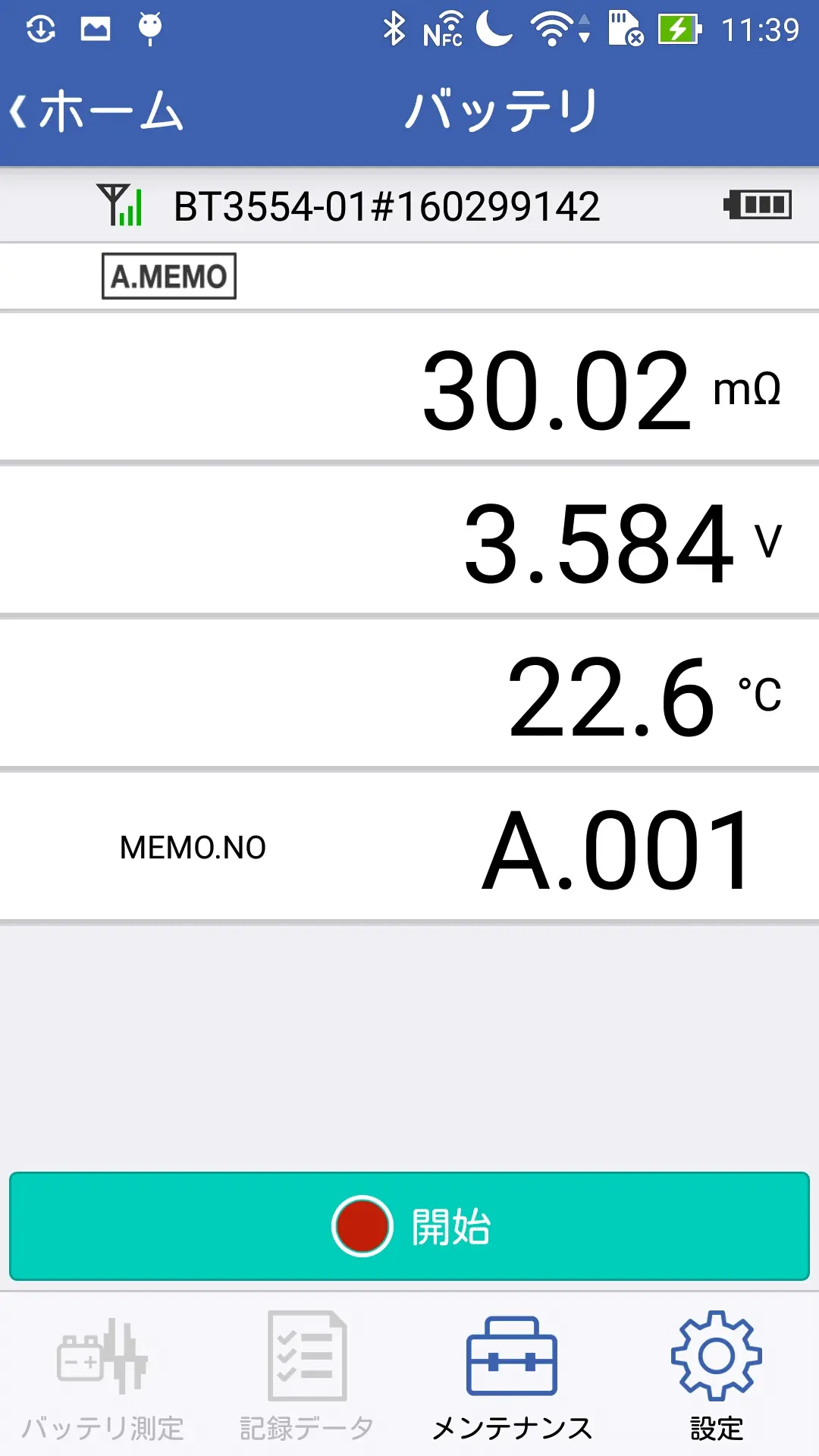

バッテリテスタの測定値が一定時間ごと(約1秒)に表示されます。
4
バッテリテスタのメモリ番号を測定開始したい位置に設定します。ここでは、[A.001]に設定します。
※メモリ番号を変更するには、バッテリテスタのメモリ機能をオンにする必要があります。
※メモリ機能の詳細は、バッテリテスタの取扱説明書を参照してください。
5
バッテリテスタの[A HOLD/MEMO]キーを何度か押して、[A.HOLD]と[A.MEMO]を点灯させます。この場合、バッテリテスタは、測定値が安定したらメモリに保存される設定になります。
※[A HOLD/MEMO]キーと[A.HOLD]、[A.MEMO]の設定については、バッテリテスタの取扱説明書を参照してください。
6

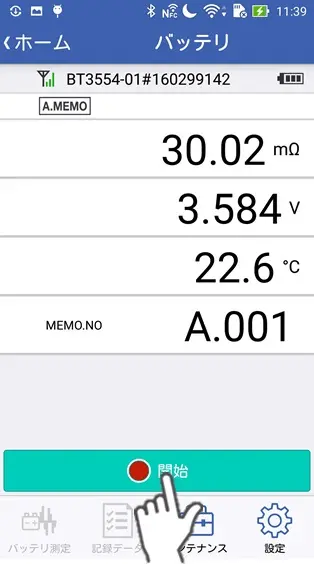

「開始」ボタンをタップします。
7

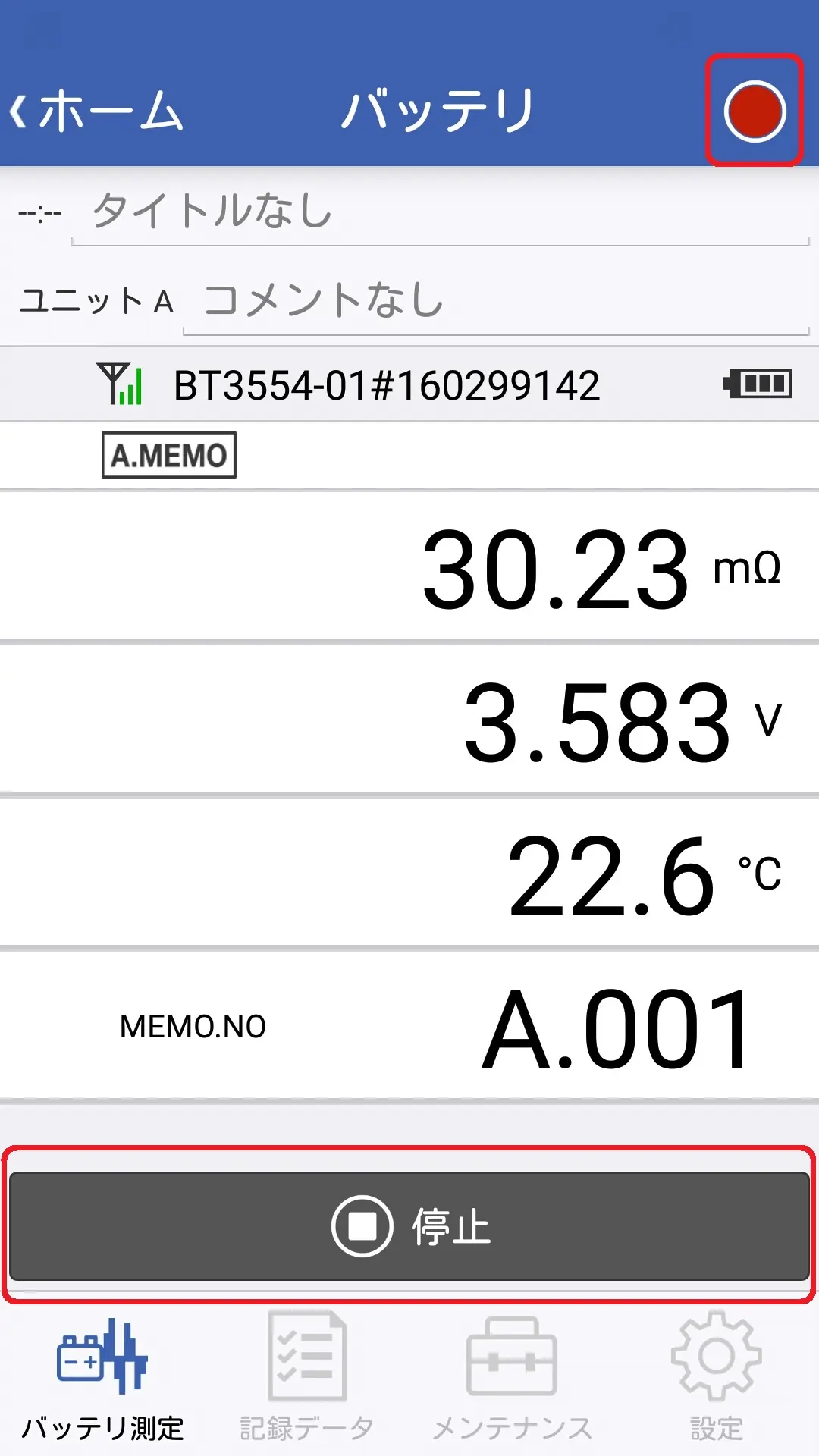

バッテリテスタと通信して、記録の準備を開始します。しばらく(3~10秒)待って、ボタンの表示が「停止」になると、準備は完了です。
※[設定]-[測定値のインポート]の設定をオンにした場合は、バッテリテスタで指定したユニット番号(今回の例では、ユニット A)に保存された測定値を、あらかじめインポートします。
この機能により、バッテリテスタの指定したユニット番号の測定値を、スマートフォン/タブレットと同期して、記録を開始することができます。
ユニットのインポートは、ユニット内に保存された測定値が500個(最大)の場合に、240~300秒程度の時間がかかります。
※[設定]-[測定値のインポート]の設定については、 「バッテリ機能を設定する」を参照してください。
8
バッテリテスタでバッテリセルを測定します。バッテリテスタで保存された測定値が、スマートフォン/タブレットに記録されます。
9

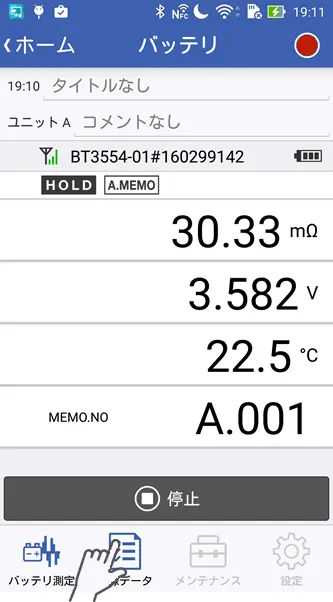

「測定データ」をタップすると、記録された測定値をグラフやリストで確認することができます。
10

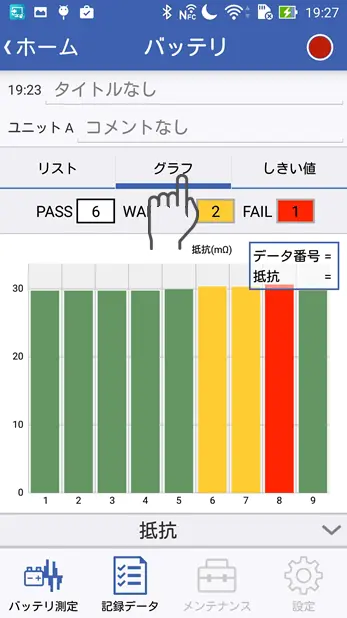

「グラフ」をタップして、測定値をリストで表示します。
※グラフ下側のバーをタップして、グラフに表示するパラメータを「抵抗」/「電圧」/「温度」に変更することができます。
※グラフの番号は、バッテリテスタのメモリ番号に対応します。
バッテリテスタで、[A.005]のメモリ番号に測定値を保存した場合、グラフX軸の[5]の位置に測定値が表示されます。
11

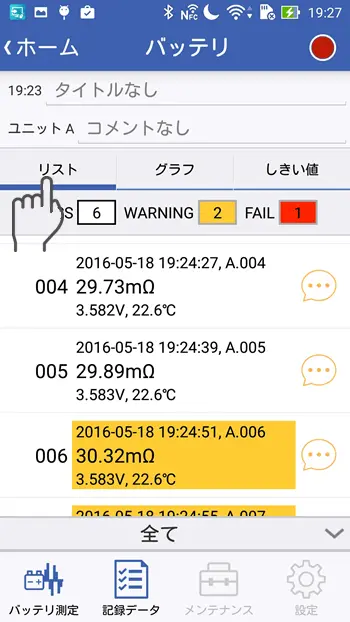

「リスト」をタップして、測定値をグラフで表示します。
※リスト下側のバーをタップして、リストに表示するパラメータを「すべて(抵抗、電圧、温度)」/「抵抗」/「電圧」/「温度」に変更することができます。
※リストの番号は、バッテリテスタのメモリ番号に対応します。
バッテリテスタで、[A.005]のメモリ番号に測定値を保存した場合、リストの[005]の位置に測定値が表示されます。
12

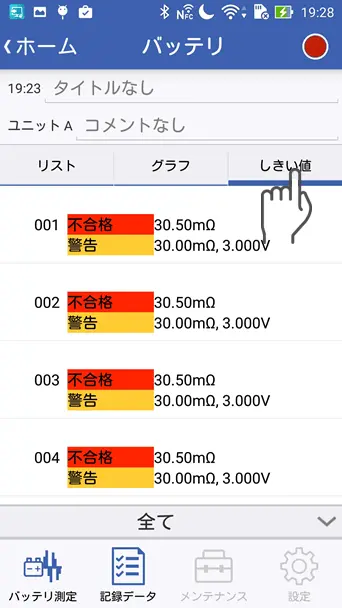

「しきい値」をタップして、測定値に設定されたしきい値を表示します。
※リスト下側のバーをタップして、グラフに表示するパラメータを「すべて(抵抗、電圧)」/「電圧」/「温度」に変更することができます。
13

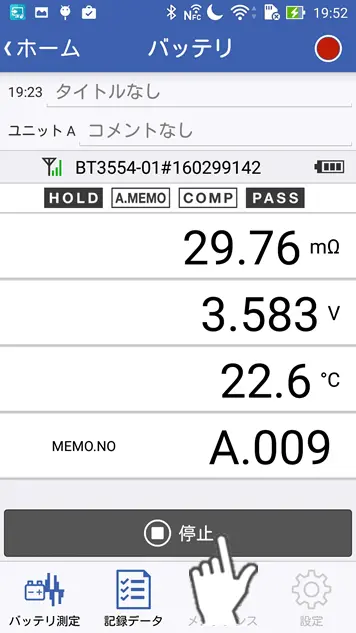

測定を終了したいときは、「停止」ボタンをタップして測定を終了してください。
※バッテリテスタで、ユニットを変更したり、500番までの測定が終了して、次のユニットに移動した場合は、自動的に測定が終了されます。
