測定値・ベクトル図を表示する

ベクトル機能とは、線間電圧や周波数、不平衡率などの測定値とベクトル図を表示・保存できる機能です。

1

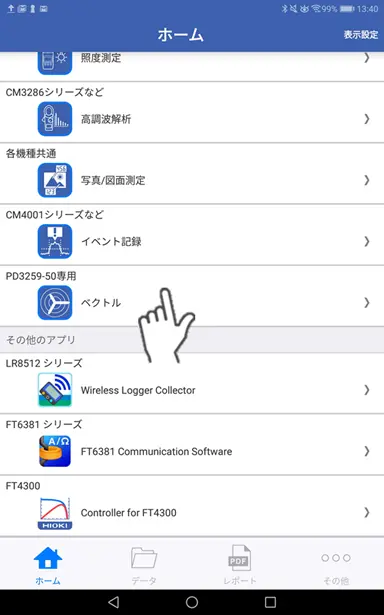

ホーム画面から「ベクトル」をタップします。
※ベクトルに対応した計測器が登録されていないときは、あらかじめ計測器を追加してください。
2
機器選択画面でしばらく(約5~30秒程度)待つと計測器が接続されます。
3

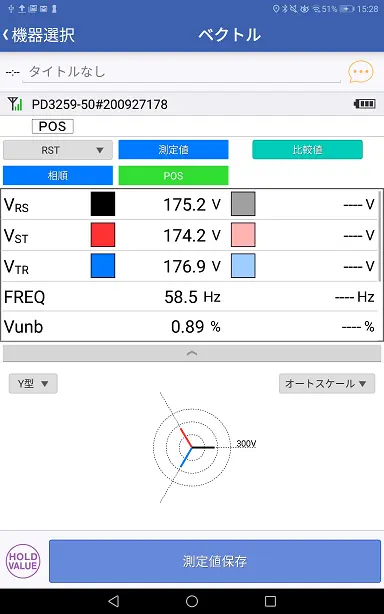

測定画面では、測定値とベクトル図のグラフを表示することが出来ます。
測定値は画面上部にある測定値欄に各値が表示されます。
ベクトル図のグラフは、画面下部に表示され、描画方法を変えることができます。
描画方法の変更方法や特徴については、「グラフの表示形式を変える」を参照してください。
4

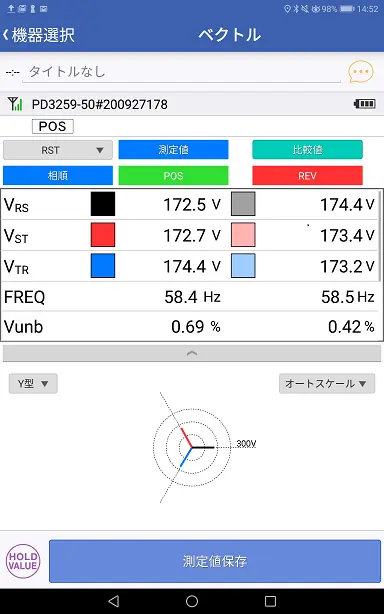

また、保存されたデータを表示し、比較することもできます。
比較方法は、「データを比較する」を参照してください。
