Registrierung eines neuen Berechnungskanals

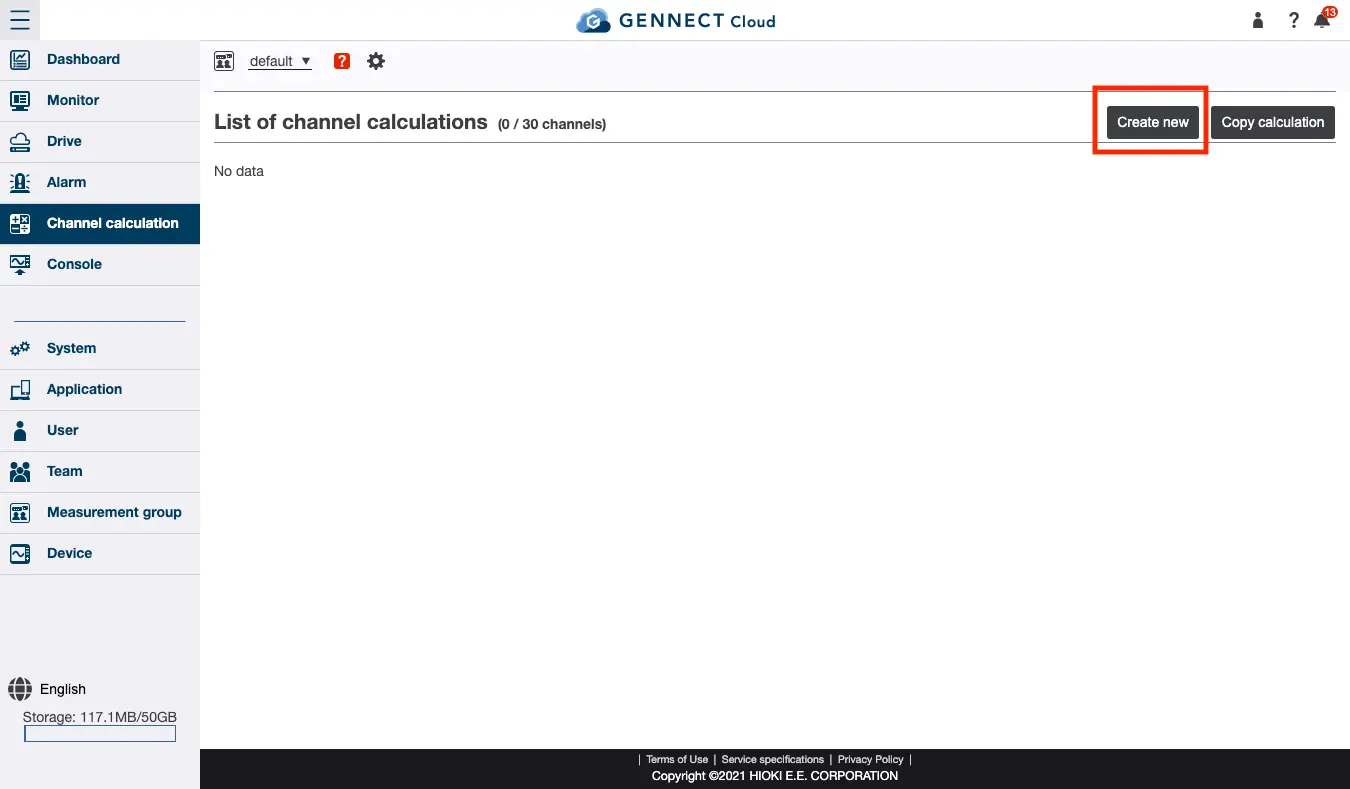

Anzeige des Registrierungsbildschirms für Berechnungskanäle

Wählen Sie [Kanalberechnungen] aus dem Menü und klicken Sie auf [Neu erstellen].

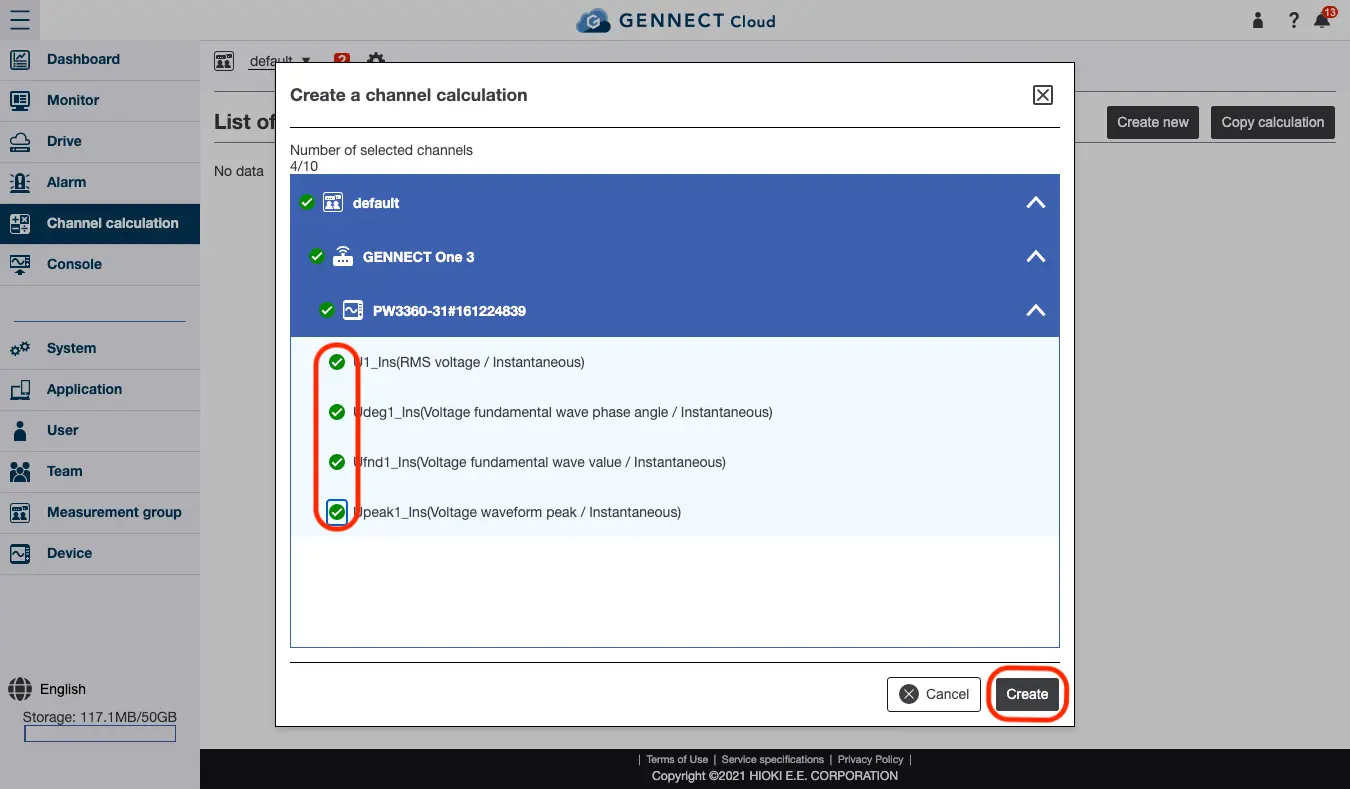

Auswahl der im Berechnungskanal zu verwendenden Kanäle

Aktivieren Sie in der angezeigten Liste das Kontrollkästchen für die Kanäle, die Sie in der Berechnung verwenden möchten, und klicken Sie dann auf [Erstellen].

Registrierung eines Berechnungskanals

Geben Sie die folgenden Informationen ein oder wählen Sie sie aus und klicken Sie auf [Registrieren]:

• Kanal Kanalname
• Einheit
• Anzahl der Dezimalstellen
• Berechnungsgleichung
  In Berechnungsformeln können Sie numerische Werte, Operatoren, Funktionen und Kanäle verwenden. Diese können durch Anklicken der entsprechenden Eingabe-Schaltflächen eingegeben werden. Klicken Sie auf die Links- und Rechtspfeile, um die Eingabeposition zu ändern, und auf ×, um das Zeichen unmittelbar vor der Eingabeposition zu löschen.
• In den Berechnungen verwendete Kanäle
  Sie können die für die Berechnung verwendeten Kanäle ändern. Klicken Sie auf [Bearbeiten], klicken Sie auf die Schaltfläche [Bearbeiten] für jeden Kanal, wählen Sie den gewünschten Kanal aus und klicken Sie auf [Änderungen übernehmen].

Wenn Sie auf [Berechnen] klicken, können Sie das Berechnungsergebnis anhand der eingegebenen Formel und der aktuellen Kanalwerte anzeigen. Wenn die Berechnungsformel falsch ist, wird ein Fehler angezeigt.

Erstellen eines Berechnungskanals durch Kopieren einer Berechnung

Sie können einen Berechnungskanal erstellen, indem Sie eine zuvor erstellte Berechnung kopieren.

Wählen Sie [Kanalberechnungen] aus dem Menü und klicken Sie auf [Berechnung kopieren].

Wählen Sie den Berechnungskanal aus, den Sie kopieren möchten, und klicken Sie auf [Erstellen]. Die weiteren Schritte sind dieselben wie beim Erstellen eines neuen Berechnungskanals.
